技术参数和选型指南

所需基本数据

• 干扰频率:指运行中的机器产生的干扰震动频率。通常，由引擎持续转动造成[Hz=r.p.m./60];
• 施加在每个减震元件上的载荷 [N];
• 所需隔离度 [%];
• 规定载荷下的减震盘挠度值[mm]；
• 硬度 [N/mm]是指，致使减震元件产生1.0 mm挠曲的载荷。

如何选择减震元件

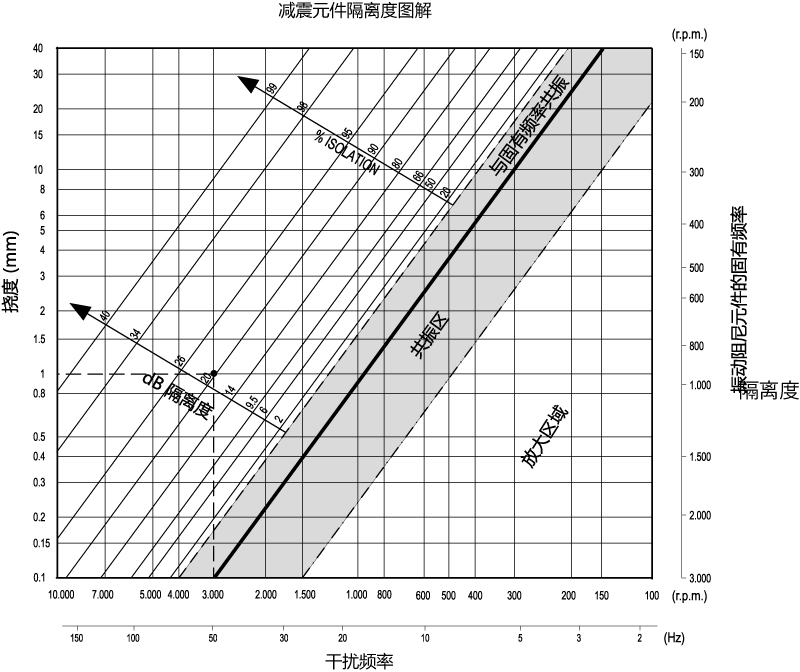

• 参照隔离度检测图表，使干扰频率值与所需隔离度相交（不同隔离度等级各自对应诺模图中的一条线），并确定了挠度（静载挠度mm）；
• 用施加在减震元件上的载荷除以挠度值，可得出所需的减震元件刚度。
• 将上述所得刚度值与表中所列值作比较，选择刚度值较低的减震元件。
• 表内所示硬度值是指最大载荷数值。
• 在任何情况下，设计者都必须确认通过该标准选取的物料适用于所需的应用场合。为此，根每一颗物料可按需提供非线性传播图（基于实际施加的负载）。

示例

使用条件：

• 干扰频率 = 50 Hz (3,000 r.p.m.);
• 施加于每个减震元件的载荷为 120 N;
• 所需隔震度90%;
• 图表显示干扰频率为50 Hz，并且隔震度为90%情况下, 挠曲度为1.0 mm;
• 用所得挠曲度除以施加的载荷，确定所需硬度为 120/1.0=120 N/mm;
• 将所得硬度值 (120 N/mm)与表内给出数值进行比较。
• 表内给出数值，对于DVA.1, 显示应使用的减震元件型号为 DVA.1-25-20-M6-18-55。
