10.17 分度销的强度

分度销的强度计算 用于分度销，销头的剪切载荷/弯曲载荷

剪切载荷

若分度销本体和相对的销头定位孔间仅有微小的间隙，则可将分度销的负载简化为一个纯净的剪切作用。由于通常实际情况并非如此，后文中讨论考虑“弯曲”载荷的情况。考虑到分度销销头剪切载荷与分度销的抗拉强度Rm相关，设剪切强度约为螺栓拉伸强度的80％。然而，在此工况下，任何预先存在的变形和残余变形都可能意味着分度销已经不可再次使用。为确保分度销的功能完好，须考虑使用屈服极限R_e 代替拉伸强度R_m。

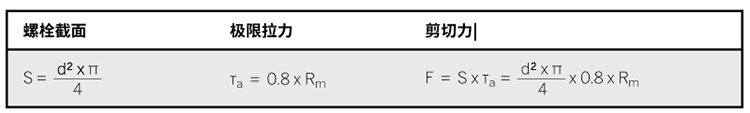

计算公式

材料特性

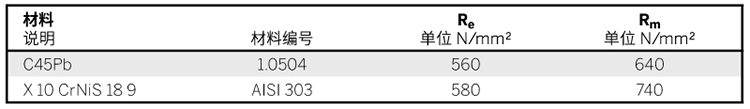

下表所示拉伸强度（Rm）和屈服强度或条件屈服强度（R_e / R_p 0.2）为拉伸试样按照DIN 50125-B6-30标准进行拉伸试验后得到的测定值。这些测试数据构成了此处给出的承载明细的基础。

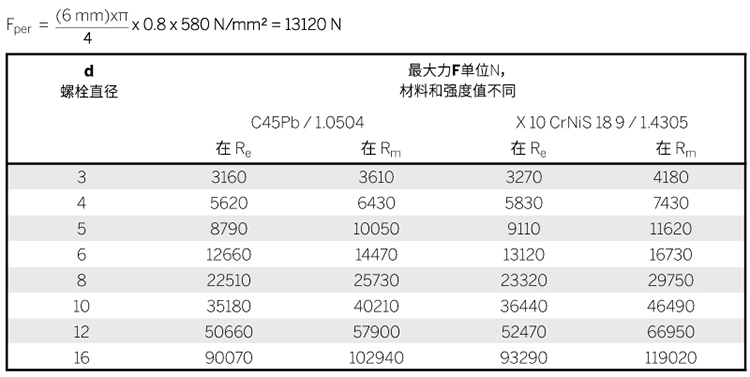

|计算示例，负载值

示例：

不锈钢制，螺栓直径为6mm的分度销，屈服极限R_e = 580 N/mm²，为防永久形变，计算所允许的最大剪切应力。

安全信息

原则上，设计阶段还需要考虑足够的安全系数。静负载下的通常安全系数为1.2至1.5；脉动负载下取1.8至2.4，交变载荷下取3至4。

免责声明：

除了以书面形式呈交的信息和建议，我们其余的信息和建议不具约束力，并排除任何责任。所有产品都是具有多种应用场景的标准件，经过大量的标准测试。您可根据实际工况自行安排相关试验，以验证某个产品是否适合您的特定应用。我们不对此类行为负责。

弯曲负载

若分度销本体和相对的销头定位孔间仅有微小的间隙I，可将负载简化为作用在一侧夹紧的弯曲杆的工况。
通过此方法，失效工况的计算需要设计分度销的弯曲。

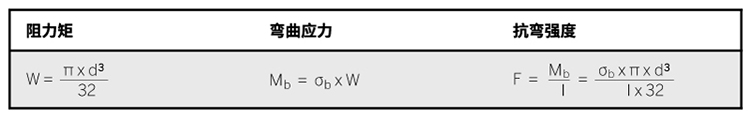

计算公式

材料特性

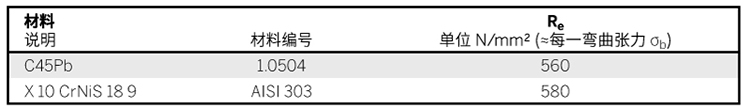

下表所示拉伸强度（R_m）和屈服强度或条件屈服强度（R_e / R_p 0.2）为拉伸试样按照DIN 50125-B6-30标准进行拉伸试验后得到的测定值。这些测试数据构成了此处给出的承载明细的基础。

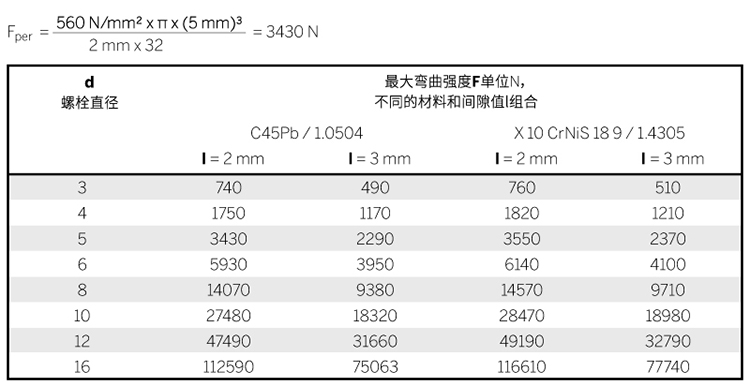

计算示例，负载值

示例：

钢制分度销，其螺栓直径为5 mm，屈服极限为R_e = 560 N/mm²，为防永久形变，计算所允许的最大抗弯强度：

安全信息

原则上，设计阶段还需要考虑足够的安全系数。静负载下的通常安全系数为1.2至1.5；脉动负载下取1.8至2.4，交变载荷下取3至4。

免责声明：

除了以书面形式呈交的信息和建议，我们其余的信息和建议不具约束力，并排除任何责任。所有产品都是具有多种应用场景的标准件，经过大量的标准测试。您可根据实际工况自行安排相关试验，以验证某个产品是否适合您的特定应用。我们不对此类行为负责
