3. 正驱动式指示器

带模拟型或数字模拟型读数的正驱动式指示器

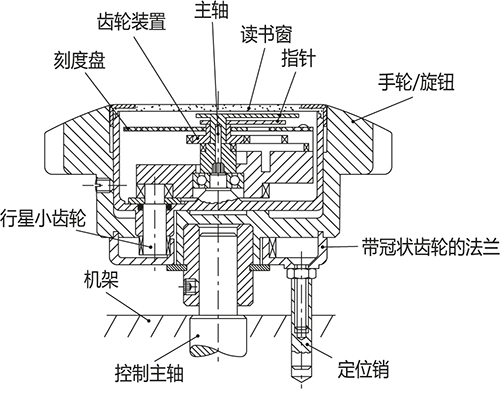

运转在密封表壳内进行（图1）。含指示器的手轮/旋钮与控制主轴联接。在手轮/旋钮的后面，通过定位销（或类似零件）将带内部冠状齿轮（遮蔽式）的法兰固定到机架上。这样，手轮转动过程中，法兰与机器便可合为一体。手轮的转动带动行星小齿轮的转动，这样便可带动表壳内指示器一起运转。此时，转动通过齿轮装置传至两个指针，而由于刻度 盘是通过定位销固定在机架上的，因此会保持静止。
