真空简介

术语“真空”是指气体压力低于大气压的环境中发生的物理情况。

P正压力是指数值高于大气压力的所有压力；所有数值低于大气压力的压力都是负压力。

P atm = 大气压力

P o = 零压力，绝对真空

P+ = 正相对压力

P ass = 绝对压力

P - = 负相对压力

P压力在量纲上表示单位表面上的力，其测量单位是帕斯卡（符号为 Pa），表示在 1 平方米的单位表面上施加 1N（牛顿）的力时所获得的压力。

因此，结果为：

帕斯卡 = 牛顿/米² ==> Pa = N/m²

某些应用通常使用替代测量单位，例如等于 100 Pa 的毫巴 (mbar) 和等于 133.322 Pa 的托或 mmHg；后者主要用于医学领域的测量（血压），但不用作国际体系 (IS) 中的测量单位。

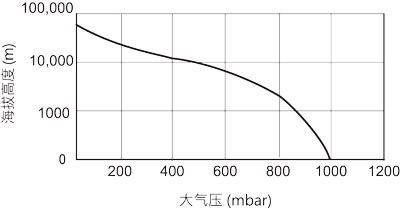

大气压力（以 mbar 为单位）随着海拔高度（以 m 为单位）的变化而降低，如下图所示。

C海平面测量的大气压力值与不同高度测量的相同值的比较。

提升力

选择真空吸盘并在表中报告的参考参数之一（以 kg 为单位）。真空吸盘的类型不同，其提升力也不同，计算公式如下：

公式中：

F = 提升力，以 Kg 为单位；

S = 真空吸盘的抓吸面积，以 cm² 为单位；

P = 大气压力施加的力，取决于真空度，以 Kg/cm² 为单位；

η = 安全系数。

安全系数

理论上而言，目录中的真空吸盘可以保持悬浮负载等于表中所示力值的三倍。

所示数值是在考虑以下因素的情况下而获得：

P = 0.75 Kg/cm²：约 250 mbar 绝对真空水平下所得数值。(-75 KPa)。

η = 3：安全系数，当真空吸盘的抓吸表面水平、表面光滑、防水且移动负载的加速度或减速度小于 10 m/s² 时有效。

体积

真空吸盘的内部几何体积，并代表要“清空”的空气量，即为计算抽真空时间而要添加到整个分配回路中的体积，特别是在使用多个真空吸盘的情况下。

这是用于确定真空发生器的抽吸流量的参数之一。

当生成器的尺寸关系到与真空吸盘下表面形成完美密封的产品（例如金属板或玻璃板）的处理时，该参数尤为重要。

在所处理材料可能“透气”的所有情况下，建议使用单个真空吸盘进行抓吸力测试，以确定正确的吸入流量。

真空吸盘选择参数

要选择最适合每种应用和产品类型的化合物类型，应考虑以下参数：
