刻度

通过激光雕刻可以将刻度刻在控制旋钮的平滑表面或平整法兰上，且位置精确，读书清晰。刻度由标志及数字组成，可供选用的类型，请参见下图表。 所有刻度所需的最小起定量，取决于旋钮的规格及所选刻度的类型。具体的数量可在进行报价分析的过程中决定。

以下元件可雕刻刻度：

• GN 164
• GN 726.1
• GN 726.2
• IZP.
• IZN.380
• F.N - F.K - F.GS
• GN 264
• GN 436.1
• GN 723.4
• GN 736.1
• GN 727
• GN 200
• GN 700

须在除此以外的其他产品上雕刻刻度，或定制特殊刻度、符号及个性标志的，请与ELESA+GANTER销售部联系。

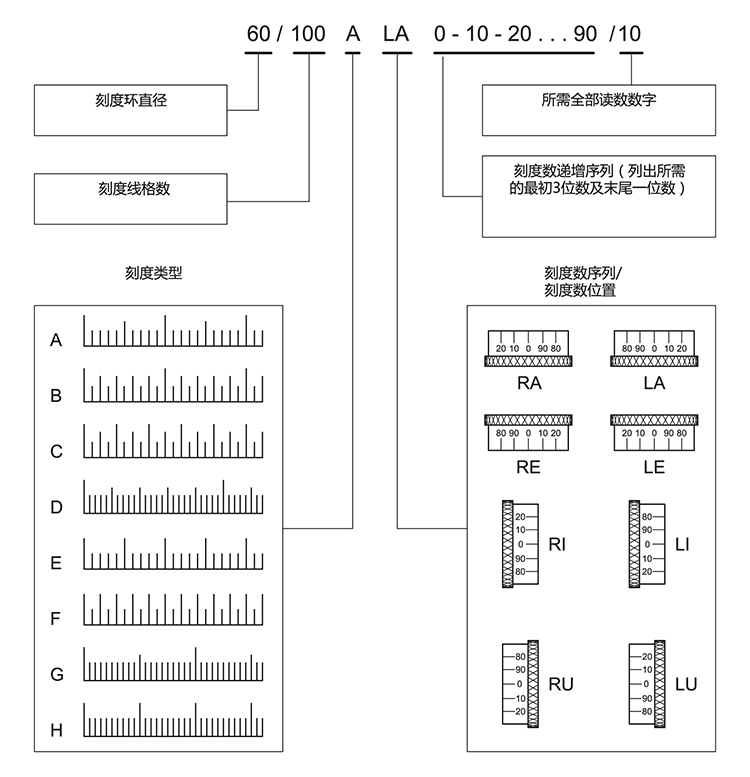

订购范例

如何为带分度环的GN 164型旋钮定制刻度

• 直径 60 mm
• 100 格刻度线
• A型刻度
• 刻度位置/LA 型顺序
• 刻度从0 到 90，共10个读数数字

信息

刻度盘的尺寸与刻度的长度取决于所需刻度大小，刻度上的数字，数字的数量，以及刻度环的直径。
