锁壳/操作锁芯
压铸锌,镀铬
凸轮闩锁
镀锌钢板,蓝钝处理。
定距段
铝制

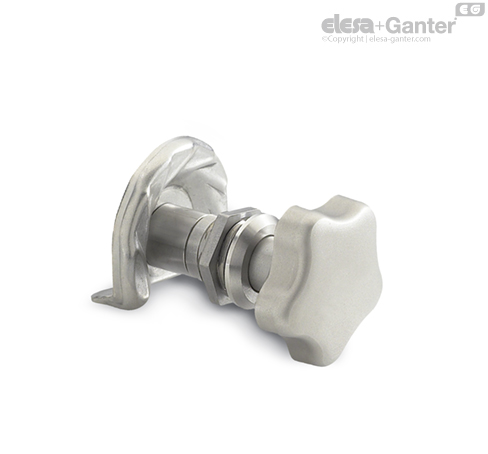

星形旋钮 VCT.
塑料(聚丙烯基 PP)
黑色,亚光饰面
AISI 303 不锈钢 NI
AISI 304 凸轮闩锁
不锈钢-星形旋钮 GN 5334
AISI 304
防护等级 IP 65
顺时针旋转锁舌,阶梯式凸轮锁舌在门框后前移,将门拉入。
凸轮较大的拉入范围 (10 mm) ,使得此类锁能够成功地应用与带密封条的门。 当选择夹紧范围“A”时,可能需要考虑门封的厚度。
为了安装锁,门需要开孔,如线描图所示,门框至孔心间距为23mm。
带操作轴的锁壳从正前方装入孔内,用六角螺母固定到位。 定距隔片及凸轮锁舌从后方安装并以六角螺母固定。
大批量生产时可用冲压或激光设备在门上打孔。
小批量安装时,且钢板厚度小于2mm时,采用的金属板开孔器 GN 123 为可选工具。
安装孔径也可采用钻/铣方式加工,如轮廓图所示。
