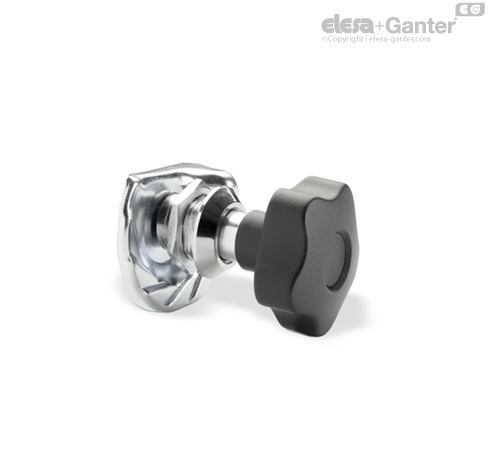

GN 119 闩锁 钢制

锁舌的“拉动”范围10mm。 顺时针旋转锁舌便可锁定成功。

操作螺栓安装有O型密封圈。

• 通用信息 GN 119

• 钥匙 GN 119.2

• 保护盖帽 GN 120

• 开门手柄 GN 120.1

• 闩锁类型列表

• IP 防护等级

• 不锈钢特性

• 塑料特性





顺时针旋转锁舌,阶梯式凸轮锁舌在门框后前移，将门拉入。

凸轮较大的拉入范围 (10 mm) ，使得此类锁能够成功地应用与带密封条的门。 当选择夹紧范围“A”时，可能需要考虑门封的厚度。

为了安装锁，门需要开孔，如线描图所示，门框至孔心间距为23mm。

带操作轴的锁壳从正前方装入孔内，用六角螺母固定到位。 定距隔片及凸轮锁舌从后方安装并以六角螺母固定。

大批量生产时可用冲压或激光设备在门上打孔。

小批量安装时，且钢板厚度小于2mm时，采用的金属板开孔器 GN 123 为可选工具。

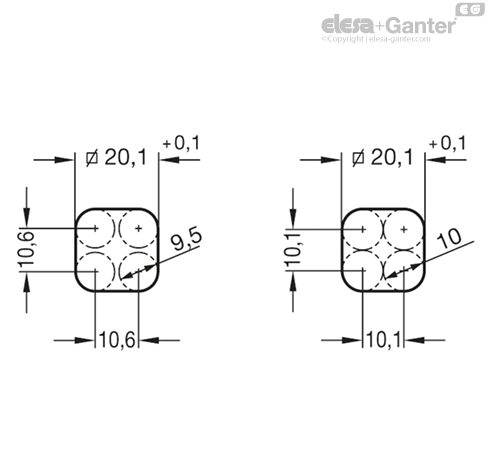

安装孔径也可采用钻/铣方式加工，如轮廓图所示。
