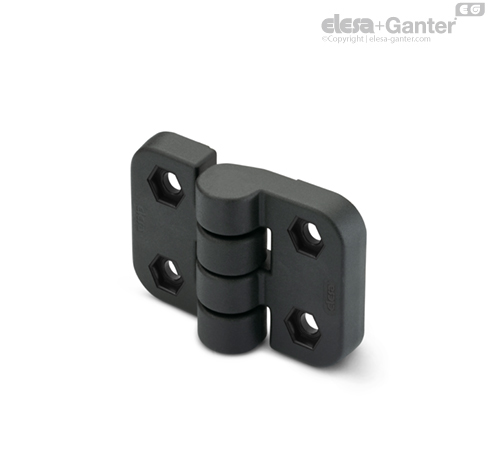

CFJ-EH 防改装铰链 用于六角头螺钉的通孔

特征及应用

旋转销完全浇铸在铰链本体内（ELESA专利），无法拔出，可防止铰链受到任何改装。

种特征使得此类铰链特别适合安装在有防改装保护要求的结构或设备上。

旋转角度 （近似值）

最大275°，在-95°至+180°之间（0°=两个互相连接的表面处于同一平面上的情况）。

切勿超过旋转角度限值，以免损害铰链的机械性能。

要选择使用类型适宜、数量恰当的铰链，参见 安装指引.





强度测试	轴向受力强度		径向受力强度		90° 角受力强度
说明	最大工作载荷 Ea [N]	破坏载荷 Ra [N]	最大工作载荷 Er [N]	破坏载荷 Rr [N]	最大工作载荷 E90 [N]	破坏载荷 R90 [N]
CFJ.50 B-M6	730	4170	2220	4450	710	2250
CFJ.50 p-M6x17	1420	4410	2180	4350	510	2220
CFJ.50 EH-6	1740	3470	1490	2970	460	2120
CFJ.50-R B-M6-SH-6	1480	2780	1310	2490	390	1900
