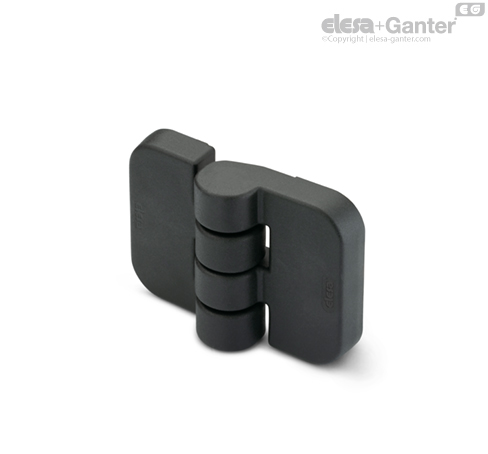

玻璃纤维加固聚酰胺基(PA)高科技聚合体,黑色,亚光饰面。
AISI 303 不锈钢,完全浇铸在铰链本体内。
旋转销完全浇铸在铰链本体内(ELESA专利),无法拔出,可防止铰链受到任何改装。
种特征使得此类铰链特别适合安装在有防改装保护要求的结构或设备上。
最大275°,在-95°至+180°之间(0°=两个互相连接的表面处于同一平面上的情况)。
切勿超过旋转角度限值,以免损害铰链的机械性能。
要选择使用类型适宜、数量恰当的铰链,参见 安装指引.
| 强度测试 | 轴向受力强度 | 径向受力强度 | 90° 角受力强度 | |||
| 说明 | 最大工作载荷 Ea [N] | 破坏载荷 Ra [N] | 最大工作载荷 Er [N] | 破坏载荷 Rr [N] | 最大工作载荷 E90 [N] | 破坏载荷 R90 [N] |
| CFJ.50 B-M6 | 730 | 4170 | 2220 | 4450 | 710 | 2250 |
| CFJ.50 p-M6x17 | 1420 | 4410 | 2180 | 4350 | 510 | 2220 |
| CFJ.50 EH-6 | 1740 | 3470 | 1490 | 2970 | 460 | 2120 |
| CFJ.50-R B-M6-SH-6 | 1480 | 2780 | 1310 | 2490 | 390 | 1900 |
