主要规格
材料
高弹性聚酰胺基(PA)高科技聚合体。黑色,亚光饰面。
旋转销
AISI 303 不锈钢。
标准型号
- CFA-F-B: 带黄铜镀镍的螺纹孔。
- CFA-F-CH: 带用于柱头螺钉的通孔。

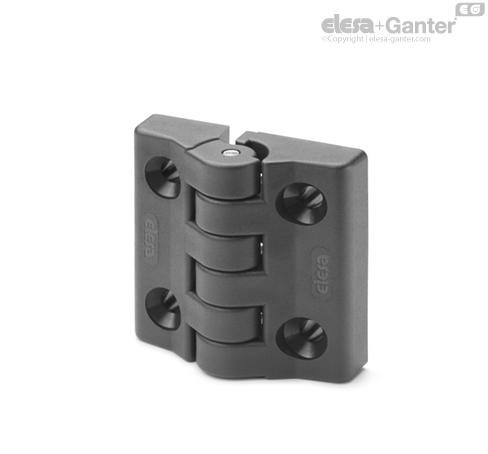

- CFA-F-SH: 带用于埋头螺钉的通孔。
通用信息
特征及应用
当门的旋转限制角度不准超过95°时,建议使用CFA-F铰链。
只要铰链装在机器/门上,此操作件对操作人员的手来说是安全可靠的。
旋转角度 (近似值)
最大105°(在-10°至+95°之间,0°指两个互相连接的表面处于同一平面上的情况)。

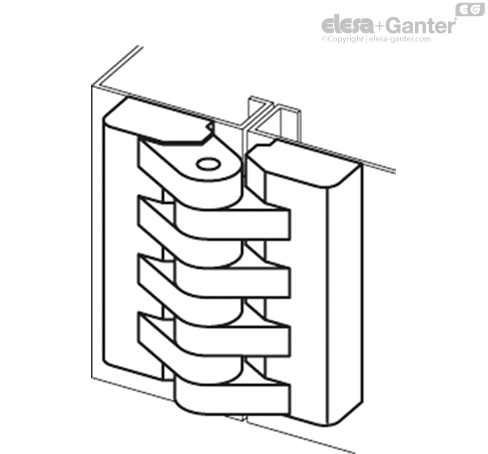

要选择使用类型适宜、数量恰当的铰链,参见 安装指引.
| 强度测试 | 轴向受力强度 | 径向受力强度 | 90° 角受力强度 |
 |  |  |  |  |  |
| 说明 | 最大工作载荷 Ea [N] | 破坏载荷 Ra [N] | 最大工作载荷 Er [N] | 破坏载荷 Rr [N] | 最大工作载荷 E90 [N] | 破坏载荷 R90 [N] |
| CFA.49-F-B-M6 | 330 | 3250 | 470 | 3250 | 110 | 1540 |
| CFA.49-F-CH-5 | 380 | 3600 | 370 | 3300 | 320 | 2490 |
| CFA.49-F-SH-5 | 300 | 2960 | 310 | 2880 | 320 | 2490 |
| CFA.65-F-B-M6 | 1150 | 5780 | 1550 | 7780 | 760 | 3820 |
| CFA.65-F-CH-6 | 810 | 5410 | 1000 | 6550 | 720 | 3980 |
| CFA.65-F-SH-6 | 840 | 5680 | 1010 | 7010 | 790 | 3960 |
