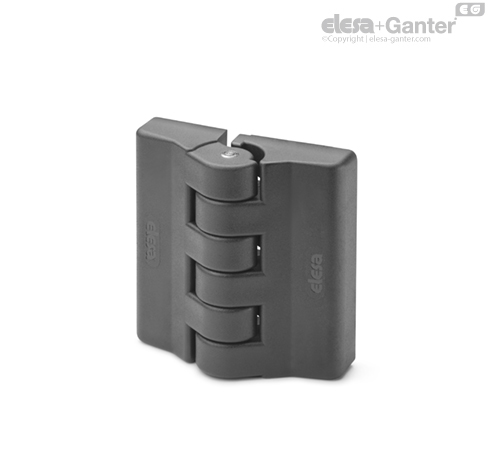

CFA-F-B 止动铰链 带螺纹孔的轮毂

特征及应用

当门的旋转限制角度不准超过95°时，建议使用CFA-F铰链。

只要铰链装在机器/门上，此操作件对操作人员的手来说是安全可靠的。

旋转角度 （近似值）

最大105°（在-10°至+95°之间，0°指两个互相连接的表面处于同一平面上的情况）。

要选择使用类型适宜、数量恰当的铰链，参见 安装指引.





强度测试	轴向受力强度		径向受力强度		90° 角受力强度
说明	最大工作载荷 Ea [N]	破坏载荷 Ra [N]	最大工作载荷 Er [N]	破坏载荷 Rr [N]	最大工作载荷 E90 [N]	破坏载荷 R90 [N]
CFA.49-F-B-M6	330	3250	470	3250	110	1540
CFA.49-F-CH-5	380	3600	370	3300	320	2490
CFA.49-F-SH-5	300	2960	310	2880	320	2490
CFA.65-F-B-M6	1150	5780	1550	7780	760	3820
CFA.65-F-CH-6	810	5410	1000	6550	720	3980
CFA.65-F-SH-6	840	5680	1010	7010	790	3960
