主要规格
材料
玻璃纤维加固聚酰胺基(PA)超级高科技聚合体。黑色,亚光饰面。
旋转销
自润滑玻璃纤维加固聚酰胺基 (PA) 超级高科技聚合体,黑色。
标准型号
适用于埋头螺钉的通孔。

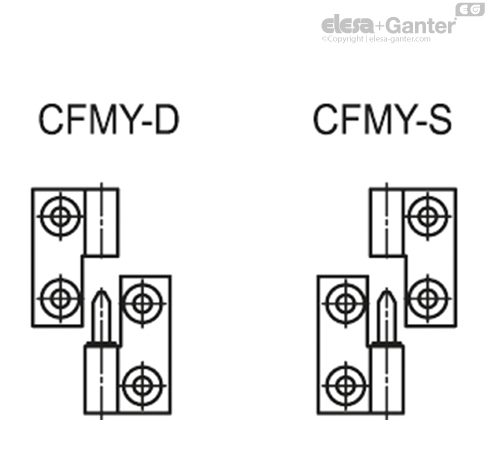

- CFMY-D: 旋转销在铰链右侧合页上。
- CFMY-S: 旋转销在铰链左侧合页上。
通用信息

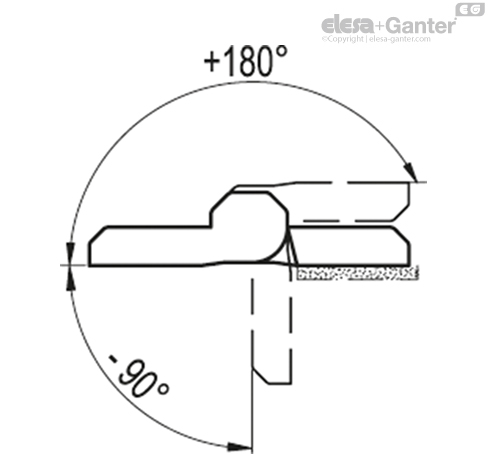

旋转角度 (近似值)
最大270°(在-90°至+180°之间,0°指两个互相连接的表面处于同一平面上的情况)。
切勿超过旋转角度限值,以免损害铰链的机械性能。
要选择使用类型适宜、数量恰当的铰链,参见 安装指引.
| 强度测试 | 轴向受力强度 | 径向受力强度 | 90° 角受力强度 |
 |  |  |
| 说明 | 最大极限静态载荷 Sa [N] | 最大极限静态载荷 Sr [N] | 最大极限静态载荷 S90 [N] |
| CFMY.40 | 800 | 500 | 400 |
| CFMY.50 | 1200 | 1100 | 700 |
| CFMY.60 | 2050 | 1600 | 1250 |
最大静载荷是这样的值,在该值以上材料可能破裂,从而损害铰链功能。 显然,根据特定应用的重要性和安全水平,必须对该值应用合适的因子。
