主要规格
材料
玻璃纤维加固聚酰胺基(PA)超级高科技聚合体,黑色或灰色RAL 7040 (C33),亚光饰面。
旋转销
自润滑玻璃纤维加固聚酰胺基 (PA) 超级高科技聚合体，黑色。
标准型号
用于安装M6埋头螺钉的通孔。
通用信息
特征及应用
这种类型的铰链可用于40 mm的型材，槽尺寸为8至10 mm。

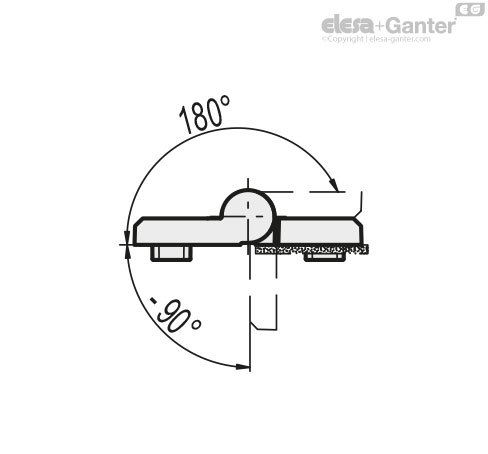

旋转角度 （近似值）
最大270°（在-90°至+180°之间，0°指两个互相连接的表面处于同一平面上的情况）。
切勿超过旋转角限值，以免误判铰链的机械性能
要选择使用类型适宜、数量恰当的铰链，参见 安装指引.
| 强度测试 | 轴向受力强度 | 径向受力强度 | 90° 角受力强度 |
 |  |  |
| 说明 | 最大工作载荷
Ea [N] | 破坏载荷
Ra [N] | 最大工作载荷
Er [N] | 破坏载荷
Rr [N] | 最大工作载荷
E90 [N] | 破坏载荷
R90 [N] |
| CFGY.40/40 | 190 | 1020 | 190 | 930 | 170 | 830 |
