玻璃纤维加固聚酰胺基(PA)超级高科技聚合体,黑色或灰色RAL 7040 (C33),亚光饰面。
自润滑玻璃纤维加固聚酰胺基 (PA) 超级高科技聚合体,黑色。
用于安装M6埋头螺钉的通孔。

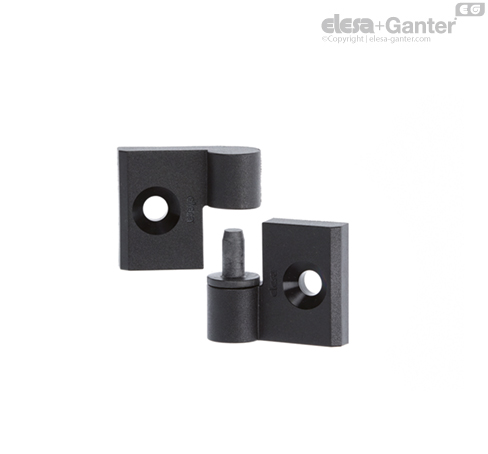

这种类型的铰链可用于40 mm的型材,槽尺寸为8至10 mm。
最大270°(在-90°至+180°之间,0°指两个互相连接的表面处于同一平面上的情况)。
切勿超过旋转角限值,以免误判铰链的机械性能
要选择使用类型适宜、数量恰当的铰链,参见 安装指引.
| 强度测试 | 轴向受力强度 | 径向受力强度 | 90° 角受力强度 | |||
| 说明 | 最大工作载荷 Ea [N] | 破坏载荷 Ra [N] | 最大工作载荷 Er [N] | 破坏载荷 Rr [N] | 最大工作载荷 E90 [N] | 破坏载荷 R90 [N] |
| CFGY.40/40 | 190 | 1020 | 190 | 930 | 170 | 830 |
