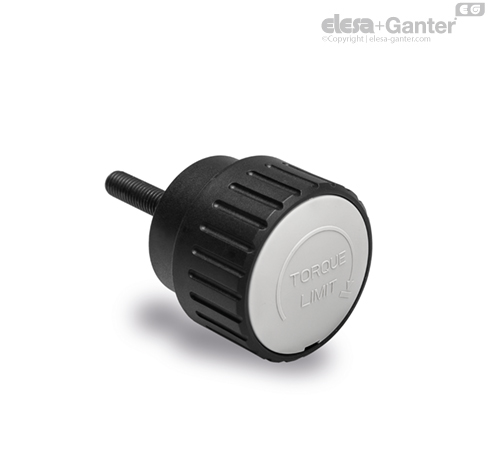

MZD-p 可调节扭矩限定旋钮 螺钉

特征及应用

该旋钮 MZD 装配时，顺时针拧入直至锁定，将其从夹紧元件（毂或螺钉）上拧松以达到所需扭矩值。

该旋钮用于禁止拧紧扭矩超过特定值的场合。

扭矩通过弹簧系统从旋钮传导至夹紧元件，以防止超过设定的扭矩值。逆时针旋转，旋钮解锁。

旋钮经60，000紧固操作测试， 扭矩值仍然保持不变。

扭矩调节

1. 将螺丝刀插入边缘缝隙，可拆下罩盖。
2. 旋钮的初始扭矩为0.5 Nm。 用内六角扳手移动中心螺钉，沿轴向按刻度改变圆盘的位置，以增加或减少扭矩值。 扭矩的标称值可在盘面的小斜面上读取，对应参考标记，可在0.2 与 1 Nm 之间调节。 扭矩的标称值的准确性取决于操作者使用该值的进行调节的准确性。 扭矩的可重复性保持在 ± 10% 的限定范围内。
3. 施加轻微的压力，将盖帽嵌入底座之内，以实现改装。



按需提供的特殊型号

带螺纹与不同长度螺杆的夹紧元件。
