LAC-FL-O-SST 凸轮式夹紧杆 有防旋转参考销

特征及应用

凸轮柄身是一种允许将面板（例如门）快速有效地夹紧到结构（例如框架）上的装置，即使在两个元件之间发生振动或任何错位的情况下，也能保证完美闭合。

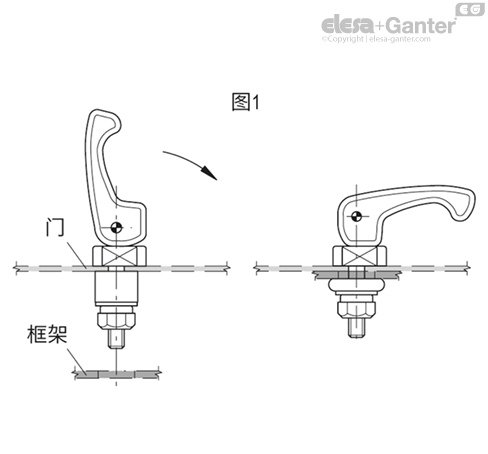

通过顺时针转动柄身，弹性固定元件膨胀，因此两个元件锁定在一起（图 1）。

该产品也适用于需要频繁喷水或蒸汽清洗的设备，或从卫生角度需要特别注意的环境。





安装说明

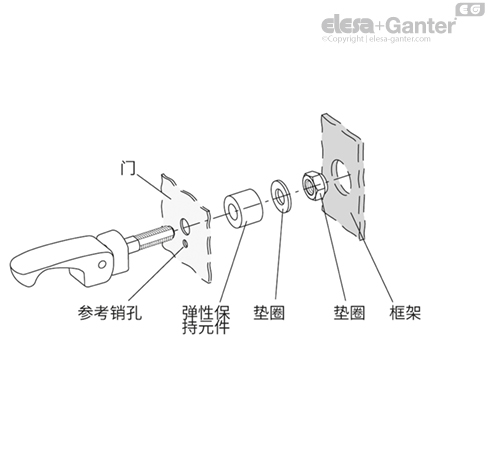

根据所示模板（图 2），在面板（如门）上钻一个孔，柄身将固定在该孔上。

钉（LAC-FL-O-SST 执行）的参考孔直径 3.95 mm 的存在使柄身保持在所需位置。

在安装过程中，销必须以轻微的干涉进入孔中。

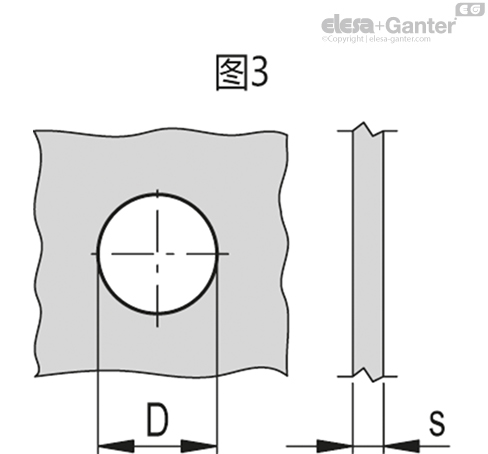

根据表中所示的尺寸模板（图 3），在要夹紧的面板（例如框架）上钻一个孔。

将柄身和凸轮滑动底座组装到面板（开口）上，将弹性固定元件和垫圈放在另一侧，用自锁螺母锁紧，直到通过稍微压缩弹性固定元件完全消除任何移动。





* 弹性保持元件在短期内施加的最大夹持力。
