玻璃纤维加固聚酰胺基(PA)高科技聚合体,黑色,亚光饰面。
AISI 301 不锈钢。
聚酰胺基(PA)高科技聚合体,黑色。
聚酰胺基(PA)超级高科技聚合体,黑色。
合成橡胶,硬度 60 Shore A。
AISI 304 不锈钢。

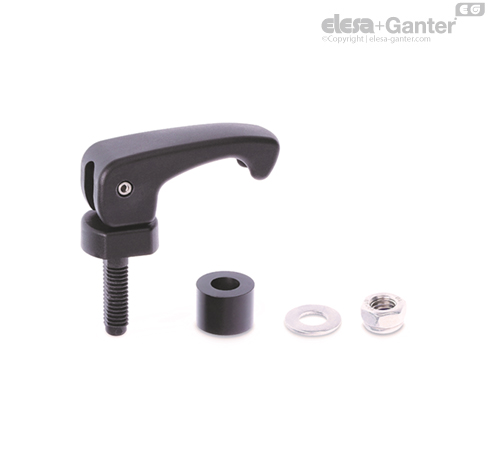

凸轮柄身是一种允许将面板(例如门)快速有效地夹紧到结构(例如框架)上的装置,即使在两个元件之间发生振动或任何错位的情况下,也能保证完美闭合。
通过顺时针转动柄身,弹性固定元件膨胀,因此两个元件锁定在一起(图 1)。
该产品也适用于需要频繁喷水或蒸汽清洗的设备,或从卫生角度需要特别注意的环境。
根据所示模板(图 2),在面板(如门)上钻一个孔,柄身将固定在该孔上。
钉(LAC-FL-O-SST 执行)的参考孔直径 3.95 mm 的存在使柄身保持在所需位置。
在安装过程中,销必须以轻微的干涉进入孔中。
根据表中所示的尺寸模板(图 3),在要夹紧的面板(例如框架)上钻一个孔。
将柄身和凸轮滑动底座组装到面板(开口)上,将弹性固定元件和垫圈放在另一侧,用自锁螺母锁紧,直到通过稍微压缩弹性固定元件完全消除任何移动。
| s | D | F最大* [N] |
| 1.2 ÷ 3.2 | 19 | 330 |
| 3.2 ÷ 4.8 | 19.5 | 660 |
| 4.8 ÷ 6.4 | 20 | 550 |
| > 6.4 | 20.5 | 220 |
* 弹性保持元件在短期内施加的最大夹持力。
