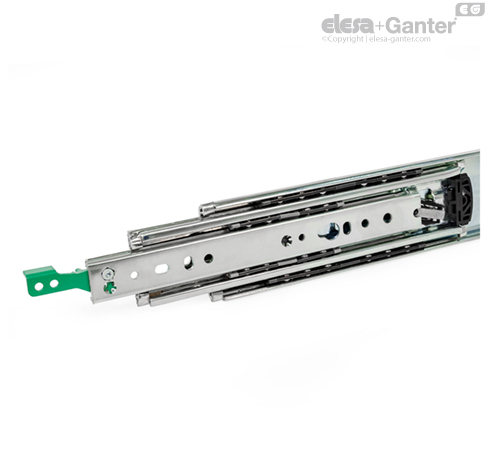

GN 1440-ML 套叠式滑轨 带有橡胶挡块，背面闩锁，左侧

套叠式滑轨GN 1440可成对垂直安装。 行程约为标称长度 l₁ 的 100%（完全延伸）。 获得专利的塑料球座可确保滑轨运行畅通无阻。

例如，各种带或不带闩锁的套叠式滑轨可自由组合，这就是为什么 GN 1440 是单个而非成对供货。 由于采用了对称的机械结构设计，B 型和 K 型可安装在延伸段的左侧或右侧。

可通过辅助孔轻易到达所有的安装孔。 仅露出安装孔，与生产相关的孔也会呈现。

* 该孔仅适用于 B 型和 K 型。 | ** 该孔仅适用于 B 型、MR 型和 ML 型。

对于可被周围结构可靠吸收的上述载荷力F_S，必须使用所有可用的通孔直径(Ø)为6.6的内部滑轨。 另外，还有直径(Ø)为5.2的孔。 加长孔(Ø 6.6 x 3.4)使安装时进行必要的调整变得非常容易。 未使用安装螺钉将会降低载荷。 以下螺钉可用于安装:

橡胶挡块可减少两个相应终端位置上的滑轨的冲击力。 该功能可最大程度减少噪音并提高使用寿命。 连接到滑轨上的挡块部分隐藏，部分可见，可满足外形、材料以及硬度方面的各自要求。

如果延伸方向出现较大的静态或者动态载荷，可由额外末端挡块予以吸收。

MR/ML 型可用于滑轨需要在后端位置锁定的应用。 此功能可以防止滑轨自我延伸，例如由倾斜位置导致的延伸。 如果锁定位置的延伸方向出现较大的载荷，可由额外闩销元件吸收。

闭合时，闩锁机构在弹簧力作用下，通过外侧导轨的凹槽嵌入并锁定到位。 按压释放柄身可以释放内部和中部滑轨以便进行延伸。 当机构回缩至原位时，会沿斜坡移动，通过外侧滑轨的凹槽再次自动锁定到位。

K 型可用于延伸段需要在延伸位置停留一段时间的场景。 此功能可以在例如滑轨处于延长状态时执行维护操作。 若闩锁处于锁定位置时出现较大负载，应由额外的闩锁元件予以吸收。

为了激活该功能，滑轨必须完全延伸至前端，并通过预张紧闩锁杆自动锁定到位。 按压柄身可以释放滑轨，滑轨可以再次回缩。

QR/QL 型结合了 MR、ML 和 K 型的功能。 内滑轨和中滑轨在两个末端位置锁定到位。

与 K 型的锁定方式不同，QR/QL 型通过内部连杆机构进行操作。 按下绿色释放杆可启动锁定摇杆，从而解除滑轨锁定，使其能够回缩或伸出。
