信息
除了上表指定用于线性传动装置GN 491的标准行程外，还可提供不超过最大行程的任意行程。
为了测量滑块的移动和定位，可以添加数字位置指示器。

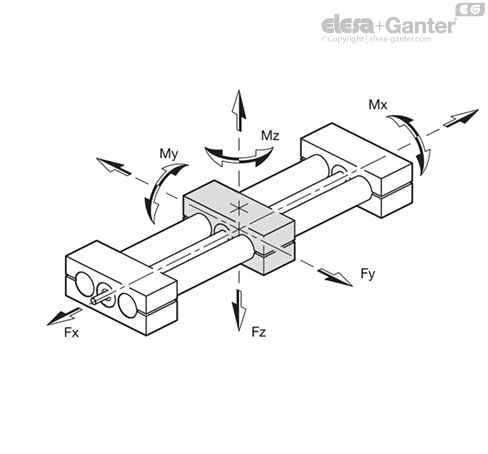

技术描述 / 载荷能力
| d | Fx（单位：牛） | Fy（单位：牛） | Fz（单位：牛） | Mx（单位：Nm） | My（单位：Nm） | Mz（单位：Nm） |
| - | - | l = 500 | l = 1000 | l = 1500 | l = 500 | l = 1000 | l = 1500 | - | - | - |
| 18 | 425 | 215 | 110 | - | 105 | 80 | - | 22 | 35 | 40 |
| 30 | 850 | 1100 | 900 | 550 | 600 | 350 | 150 | 100 | 100 | 100 |
| 40 | 1100 | 3700 | 2800 | 1400 | 2100 | 600 | 180 | 150 | 140 | 170 |
| 50 | 1900 | 3850 | 2400 | 2100 | 3100 | 700 | 200 | 180 | 220 | 290 |
| 60 | 2700 | 69000 | 5700 | 5100 | 6300 | 2800 | 360 | 320 | 350 | 500 |
说明
滑块通过带轴承型梯形螺纹的主轴以及1枚导向螺母移动。滑块由两根平行的镀铬管引导，因而具有高承载能力，并可极大补偿线性传动过程中产生的弯曲力矩。
对于款式 GN 492 ，第二滑块和转接片拓展了应用选项。
双管线性传动装置设计用于手动操作 (手轮 )。 经适当润滑,可承受转速高达 250 rpm的主轴。
定位精度 0.2 mm / 300 mm 行程，最大反向间隙0.1 mm.
此外还可加装 DD52R/ DD51/ DD52R-E/ DD51-E 数字指示器用于测量移动和定位。 所需的轴颈延伸可通过安装套件实现 GN 491.1.
设计
双管线性执行器 GN 491 / GN 492 与右或左旋螺纹，单轴端或两轴端。
