DD51-E

电子位置指示器

特征及应用

DD51-E带电池位置指示器，可安装在贯通式主轴的任意位置，提供机械部件的绝对或增量位置读数。

高度8,0 mm的5位读数显示屏，即使在较远距离和从不同视角观察读数，仍可保证良好的易读性。

透明的读数窗可保护LCD免受意外撞击。

在操作模式下，可运用3个功能键，选择增量或绝对模式，测量单位（毫米、英寸或角度），重设计数器，载入预设的源值和补偿值。

在编程模式下，通过3个功能键，可设置主轴转动一周后的读数，显示数字的方向，精度（小数位的数量），源值和补偿值，最大转速以及在可提供的选项范围内，设定按键的功能。

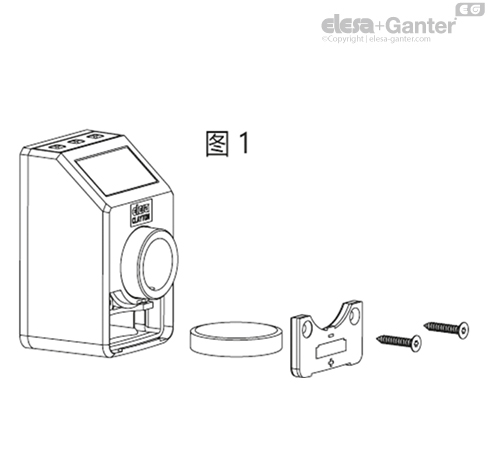

内部电池寿命为 3 年。当电池需要更换时，显示器上会出现特定符号。更换电池很容易，只需拆掉前盖（图 1）即可，无需从驱动轴上拆卸指示器，也不会丢失配置参数。

更多技术信息参见操作说明



(1) 参见操作说明

(2) 默认值: 600 r.p.m.

可短时保持更高转速至 600 r.p.m. 。

最高转速值会影响电池寿命。

电池寿命取决于使用条件（设置、温度等）。指示值是在大于 20°C 且小于 30°C 的温度条件下的估值，且为默认设置。此外，该值指的是设备离开 Elesa 工厂时的状态。在设备投入使用后，预估电池寿命时应始终考虑长时间储存所带来的影响。

安装说明

1. 在机器本体上钻一个尺寸为Ø 6 mm×10 mm的孔，用以安装尾部基准销，孔离开主轴中心距离为22 mm。
2. 将指示器装在主轴上，并确认基准销是否与孔相匹配。
3. 通过带内六角槽和UNI 5929-85杯状端的埋头螺钉，将衬套安装到轴上。

可按需提供的附件（需单独订购）

• MDX-51：聚酰胺基（PA）高科技聚合体旋钮。
• RB51: AISI 304 不锈钢  减速衬套。
• BSA51-E：压铸锌底座，用于锁定主轴，黑色环氧树脂涂层，亚光饰面。带压铸锌合金，GN 302.1 可调节手柄压铸锌合金柱状杆身和AISI 304不锈钢夹紧元件。本品带有直径为Ø 6.1 mm 的孔，以适配指示器的导向销。安装时，手柄即可安装在左侧，也可安装在右侧。底座由两枚M4柱头螺钉（不随货提供）固定在机器上。
