主要规格
底座和外壳
高弹性聚酰胺基（PA）高科技聚合体。
黑色底座。
以下颜色的外壳：
- C1: RAL 7021 灰黑色, 光亮饰面。
- C2: RAL 2004 橙色，光亮饰面。
- C3: RAL 7035 灰色，光亮饰面。
- C55: RAL 5005 蓝色，光亮饰面。
覆有完全密封的衬垫，并带有AISI 304 不锈钢材质的UNI 6955型自攻螺钉，螺钉带TORX® T06(TEXTRON INC.注册商标)六瓣槽口。
底座和保护壳之间使用高性能密封剂进行粘合，除了能防止灰尘和液体渗透，还能防止它们在使用过程中分离。
轮毂
AISI 304不锈钢，带Ø 20 mm H7 铰孔，采用带内六角槽及符合UNI 5929-85标准的杯状端的AISI 304不锈钢平头螺钉（随货提供），安装到轴上。
读数窗
透明聚酰胺基（PA-T）高科技聚合体，模压到外壳，密封性极佳。耐溶剂、机油、油脂以及其他化学溶剂（清洁时不得接触酒精）。
显示
- 高度12,0 mm的6位数字LCD，可显示特殊字符。
操作者可通过相应按键，对可视参数进行设定和修改：
- 显示数值单位为毫米、英寸或角度
- 应用显示模式：绝对值或增量值
- 读数方向：向右或相反。
键盘
聚酯膜。耐溶剂、酒精、酸碱。
内部垫圈
O形环前密封条为 NBR 合成橡胶，在壳体与毂之间。
带双重NBR合成橡胶O型密封圈的铜制衬套，嵌于底座后部的空腔内(DD52R-E-SST-IP67)。
背部垫圈
发泡聚乙烯，随货提供。
标准型号
- DD52R-E-SST-IP65: 完全密封指示器，防护等级IP 65，参见 EN 60529 表。
- DD52R-E-SST-IP67: 完全密封的指示器防护等级为IP67，参见 EN 60529 表。，由铜制衬套和嵌于底座的尾孔内的双重密封圈实现。
通用信息
特征及应用

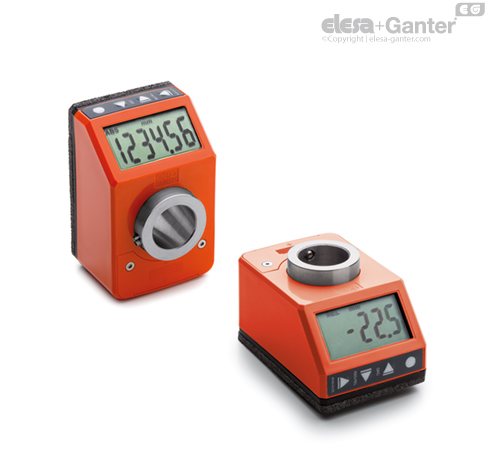

DD52R-E带电池位置指示器，可安装在贯通式主轴的任意位置，提供机械部件的绝对或增量位置读数。
高度12,0 mm的6位读数显示屏，即使在较远距离和从不同视角观察读数，仍可保证良好的易读性。
透明的读数窗可保护LCD免受意外撞击。
在操作模式下，可运用4个功能键，选择增量或绝对模式，测量单位（毫米、英寸或角度），重设计数器，载入预设的源值和补偿值。
在编程模式下，通过4个功能键，可设置主轴转动一周后的读数，显示数字的方向，精度（小数位的数量），源值和补偿值，最大转速以及在可提供的选项范围内，设定按键的功能。
内部电池寿命为 5 年。当电池需要更换时，显示器上会出现特定符号。更换电池很容易，只需拆掉前盖（图 1）即可，无需从驱动轴上拆卸指示器，也不会丢失配置参数。
更多技术信息参见操作说明
| 机械和电气特性 |
|---|
| 电源供应 | 锂电池 CR2450 3.0 V |
| 电池寿命 | 直至 5年 |
| 显示 | 高度12 mm的6位数字LCD，可显示特殊字符。 |
| 读数范围 | -199999; 999999 |
| 小数位数字 | 可编程(1) |
| 测量单位 | 毫米、英寸、角度 可编程(1) |
| 最大旋转速度 | 300/600/1000 r.p.m (2) 可编程(1) |
| 分辨率 | 10.000 次脉冲 / 转 |
| 防护等级 | IP65 or IP67 |
| 工作温度 | 0 ÷ 50 °C |
| 储存温度 | -20 ÷ +60 °C |
| 相对湿度 | 25°C 下最大 95%，无冷凝 |
| 抗干扰等级 | 符合 2014/30/EU (EMC) 指令 |
(1) 参见操作说明
(2) 默认值: 600 r.p.m.
可短时保持更高转速至 600 r.p.m. 。
最高转速值会影响电池寿命。
电池寿命取决于使用条件（设置、温度等）。指示值是在大于 20°C 且小于 30°C 的温度条件下的估值，且为默认设置。此外，该值指的是设备离开 Elesa 工厂时的状态。在设备投入使用后，预估电池寿命时应始终考虑长时间储存所带来的影响。
