主要规格
用于HCK. 和 HCK-GL 液位指示器的液位电控套件
采用黑色聚酰胺基 (PA) 高科技聚合体，防水，包含继电器（簧片）和两个连接至接头的导体。
托架可沿指示器轴向移动，并由高科技聚合体材质的适配螺钉（固定螺钉），固定在适宜的位置上。
电子传感器
我们所说的 NO 和 NC（簧片传感器的初始状态）是指当水箱满载时电接触的状态，因此浮子处于上部位置（图 1）。
- NC：在水箱注水阶段，浮子经过传感器时，电路闭合。同样，在水箱排空阶段，浮子经过传感器时，电路断开。
- NO：在水箱注水阶段，浮子穿过传感器时，电路断开。同样，在水箱排空阶段，浮子穿过传感器时，电路闭合。
浮子
聚丙烯基(PP)高科技聚合体，最高耐受温度80° C或聚酰胺基（PA）高科技聚合体最高耐受温度120°C，可耐受多种化学成分，黑色。
浮子内置磁性元件以激活电触头。沿指示器轴线布置传感器托架的合适位置，当浮子到达设定触发液位时，电触头激活。
最大工作压力 2 bar（用油操作）
间隔衬套
聚酰胺基(PA)高科技聚合体材质。作为关键组件，应用于由带有磁性的材料制成的容器。可防止指示器套件中的磁体与容器的金属材料相互作用。
外螺纹接头
- DIN 43650 C 接头为玻璃纤维加固聚酰胺基 (PA) 高科技聚合体，黑色。
- 4 针 M12x1 接头，螺纹采用经认证的自熄性 UL-94 V0 玻璃纤维加固聚酰胺基 (PA) 高科技聚合体，黑色，亚光饰面。
正确安装参见 警告.
内螺纹接头 (DIN 43650 C)
内置电缆接头和触点固定座。前部或轴向输出（上部或下部）溅水防护(保护等级为IP65级，参见表 EN 60529）在安装过程中只要采取适当的预防措施就可以提升。
NBR 合成橡胶密封圈。
套件

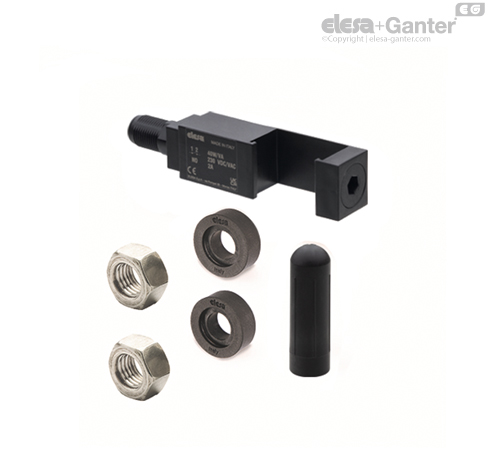

套件包括一至两个传感器托架，一枚浮子，4 个 O形环（2 个 FKM 用于 HCK-GL，2 个 NBR 用于 HCK），两个垫片和两个 M12 UNI 5589 AISI 316 不锈钢螺母。
有可能在同一透明柱体上配置一组以上的套件，用以实现对不同液体进行电控。
标准型号
最高使用温度达80°C:聚丙烯基（PP）高科技聚合体浮子。
- SLCK-NO-NC: 带一个常开电触点和一个常闭电触点。
最高使用温度达120°C:聚酰胺基（PA）高科技聚合体浮子。
- SLCK-HT-NO-NC: 带一个常开电触点和一个常闭电触点。
| 电子传感器 | 接触状态 |
|---|
| 水箱满载 | 水箱排空 |
| SLCK-NO | NO | NC |
| SLCK-NC | NC | NO |
可按需提供的配件
可按需提供的配件
FC-M12x1 延长端带 4 针 M12 内螺纹的轴向接头。
通用信息
特征及性能
采用SLCK套件，HCK.和HCK-GL柱式液位指示器在液体到达预设液位时，会发出电信号，使相关设备介入控制，同时也并不排斥视觉控制方式。套件可应用于HCK.系列从中心孔距为127 mm 开始的所有款式，并保持液位的可视性，即使用侧面观察也不受影响。
对于最高位置，为了正确进行切换，传感器托架必须至少低于最高处螺钉中心轴 45 mm（图 2）。
对于最低位置，激活转换开关电路的最低液位应高于供液位置最低处螺钉中心轴约55 mm（数据适用于 CB68 型矿物油，根据 ISO 3498 标准，温度为 23°C）。（图 2）
传感器托架通常布置在指示器中轴线的左侧，如有需要也可安装在右侧。连接导线时，接头可旋转定位在间隔为90°的四个位置上。
正确安装方式参见 警告.
若使用带角形接头的延长线，则电缆输出口朝向如图 3 所示。
