SLCK 用于液位电控套件 带 DIN 43650C 外螺纹接头，适用温度最高可达 80°C

用于HCK. 和 HCK-GL 液位指示器的液位电控套件

采用黑色聚酰胺基 (PA) 高科技聚合体，防水，包含继电器（簧片）和两个连接至接头的导体。

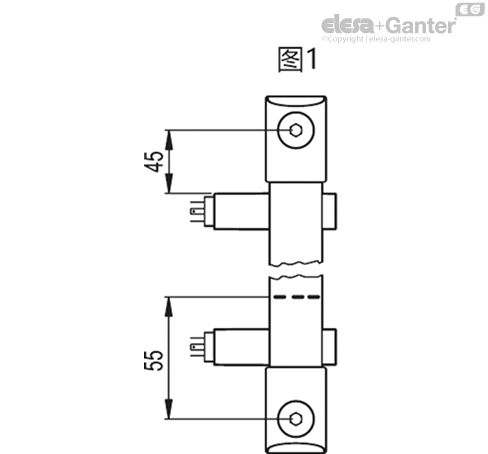

托架可沿指示器轴向移动，并由高科技聚合体材质的适配螺钉（固定螺钉），固定在适宜的位置上。

电子传感器

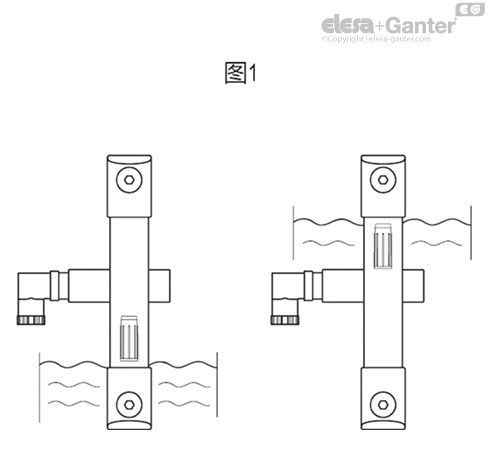

我们所说的 NO 和 NC（簧片传感器的初始状态）是指当水箱满载时电接触的状态，因此浮子处于上部位置（图 1）。

• NC：在水箱注水阶段，浮子经过传感器时，电路闭合。同样，在水箱排空阶段，浮子经过传感器时，电路断开。

• NO：在水箱注水阶段，浮子穿过传感器时，电路断开。同样，在水箱排空阶段，浮子穿过传感器时，电路闭合。

浮子

聚丙烯基(PP)高科技聚合体，最高耐受温度80° C或聚酰胺基（PA）高科技聚合体最高耐受温度120°C，可耐受多种化学成分，黑色。

浮子内置磁性元件以激活电触头。沿指示器轴线布置传感器托架的合适位置，当浮子到达设定触发液位时，电触头激活。

最大工作压力 2 bar（用油操作）

间隔衬套

聚酰胺基(PA)高科技聚合体材质。作为关键组件，应用于由带有磁性的材料制成的容器。可防止指示器套件中的磁体与容器的金属材料相互作用。

外螺纹接头

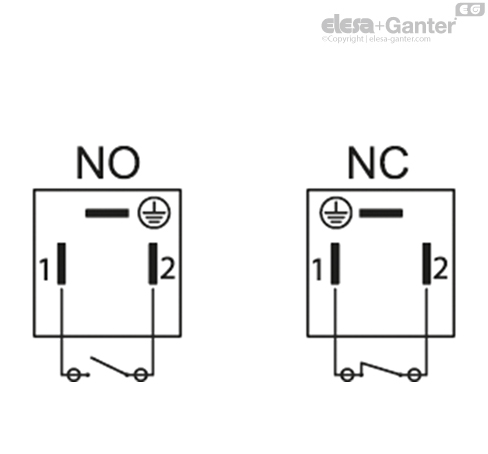

• DIN 43650 C 接头为玻璃纤维加固聚酰胺基 (PA) 高科技聚合体，黑色。

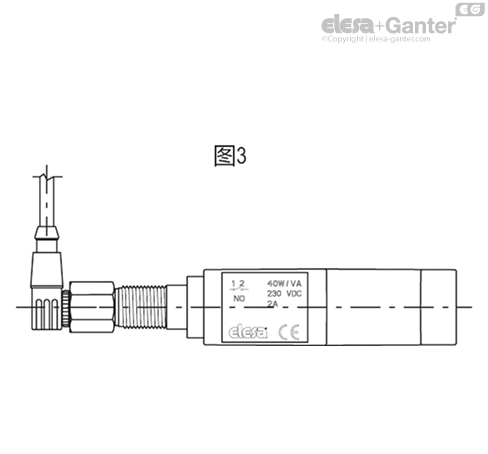

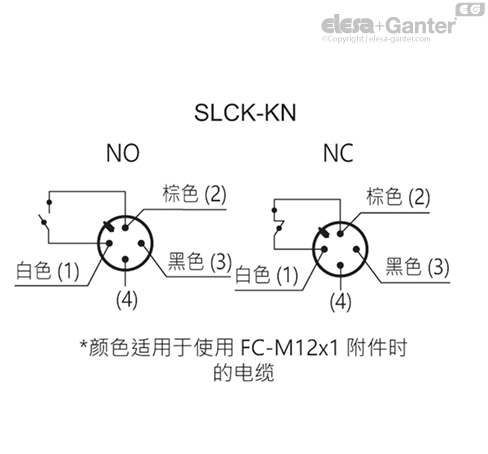

• 4 针 M12x1 接头，螺纹采用经认证的自熄性 UL-94 V0 玻璃纤维加固聚酰胺基 (PA) 高科技聚合体，黑色，亚光饰面。

正确安装参见 警告.

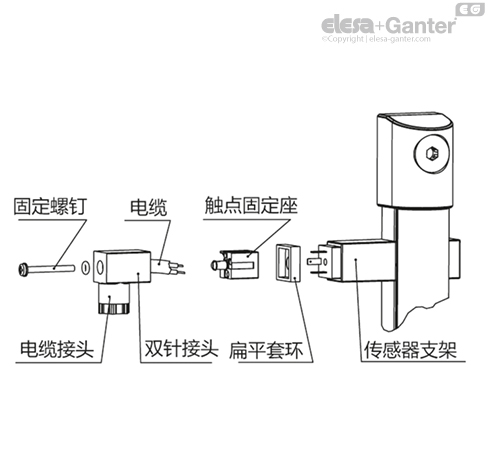

内螺纹接头 (DIN 43650 C)

内置电缆接头和触点固定座。前部或轴向输出（上部或下部）溅水防护(保护等级为IP65级，参见表 EN 60529）在安装过程中只要采取适当的预防措施就可以提升。

NBR 合成橡胶密封圈。

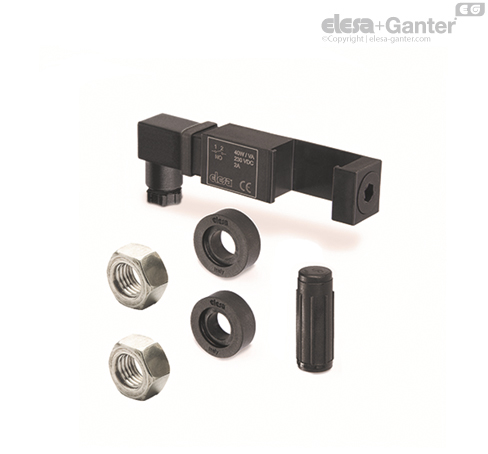

套件

套件包括一至两个传感器托架，一枚浮子，4 个 O形环（2 个 FKM 用于 HCK-GL，2 个 NBR 用于 HCK），两个垫片和两个 M12 UNI 5589 AISI 316 不锈钢螺母。

有可能在同一透明柱体上配置一组以上的套件，用以实现对不同液体进行电控。

标准型号

最高使用温度达80°C:聚丙烯基（PP）高科技聚合体浮子。

• SLCK-NO: 带常开电触点。

• SLCK-NO-NC: 带常闭电触点。

• SLCK-NO-NC: 带一个常开电触点和一个常闭电触点。

• SLCK-NC-NC: 带两个常闭电触点。

• SLCK-NO-NO: 带两个常开电触点。

最高使用温度达120°C:聚酰胺基（PA）高科技聚合体浮子。

• SLCK-HT-NO: 带常开电触点。

• SLCK-HT-NC: 带常闭电触点。

• SLCK-HT-NO-NC: 带一个常开电触点和一个常闭电触点。

• SLCK-HT-NC-NC: 带两个常闭电触点。

• SLCK-HT-NO-NO: 带两个常开电触点。

• KN：带 M12 外螺纹接头的版本将会添加的后缀
