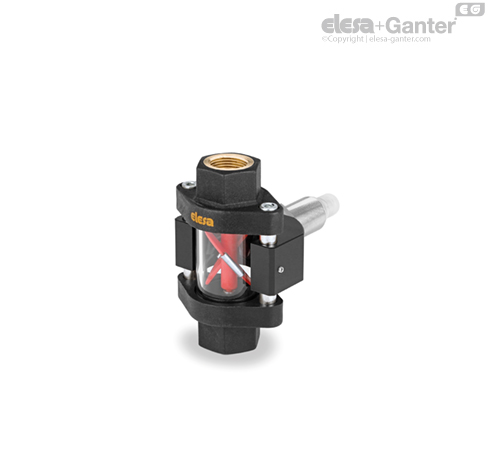

HVF-E (G3/8 - G1/2) 带传感器的可视流量指示器 黄铜凸台

特征及应用

指示器可安装在任意位置。

如果在硬管上安装，推荐最好将指示器与硬管对齐。

该指示器在粘度小于 30cSt 的双向液流中工作。

为了实现推进器的旋转，根据流体的类型和粘度，需要一个最小的流速。

在最小流量通过时，转子开始以与流体流量成比例的速度旋转。

感应式传感器完全与液体通道区分离，读取安装在转子上的两个金属卡箍的通过数，随后提供一个频率变化信号，该信号通过连接 PLC 转换成流量读数。

安装说明

为了保证转子的正确运行，在安装指示器之前，必须对回路进行清洗和吹扫，以消除任何微粒，在清洁的流体条件下工作。

由于流体中存在气泡会引起测量误差，建议将指示器安装在阀门和/或其他可能产生气蚀的部件之前。

量程

总量程 Q₁ 表示传感器提供读数的最小和最大流量值之间的范围。

在非线性量程 Q₂ 中，感应式传感器提供的信号不一定准确，因为转子的旋转不稳定。

在线性量程 Q₃中，脉冲提供的测量精度为 ±3%。

当流量 Q₄ 大于最大值时，转子磨损和压力损失均会增加。

表中所示的每升脉冲代表使用 20°C 的水测量出的值，并参考用不同传感器测量的平均值，以获得更准确的测量值。 与用水测得的值相比，线性流量频率函数可随所用液体的密度或温度变化 ±10%。

因此，建议对使用的每种液体进行特定的校准。 测量结果的重复精度为 ±3%，即全标度频率。





按需提供的特殊型号

• AISI 316 不锈钢毂

• NPT圆锥螺纹毂

• 蓝色轴和旋翼转子
