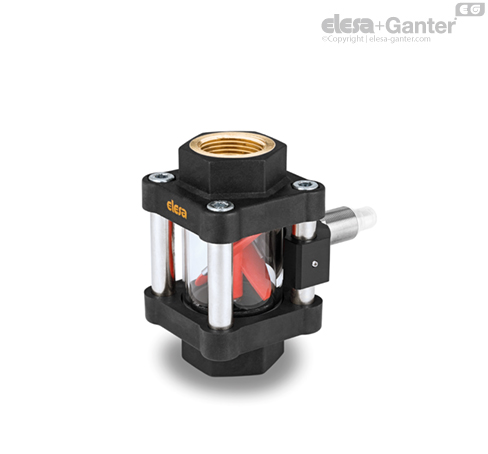

主要规格
端头和传感器支座
玻璃纤维加固聚丙烯基（PP）高科技聚合体，黑色，亚光饰面。
轴与螺旋转子
玻璃纤维加固聚丙烯基（PP）高科技聚合体，红色。 AISI 304 不锈钢传感器启动卡箍。
管状视窗
硼硅酸盐玻璃，高弹性，同样适用于乙二醇基溶液。
传感器
镀镍黄铜感应式传感器
端杆
AISI 316L 不锈钢
密封垫圈
NBR 合成橡胶。
标准型号
铜毂带柱状螺纹，符合UNI表：ISO 228/1
最高连续工作温度
100° C.
| 传感器 | 电感 |
| 电源 | 10 – 30 Vcc |
| 输入 | 10 mA |
| 最大载荷 | 200 mA |
| 短路保护 | Yes |
| 反极性保护 | Yes |

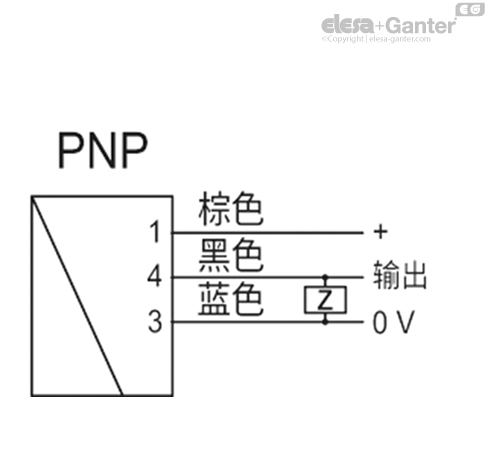

| 输出 | PNP |
| 接头 | M12x1 – 4 poli |
| 防护等级 | IP67 |
通用信息
特征及应用
指示器可安装在任意位置。
如果在硬管上安装，推荐最好将指示器与硬管对齐。
该指示器在粘度小于 30cSt 的双向液流中工作。
为了实现推进器的旋转，根据流体的类型和粘度，需要一个最小的流速。
在最小流量通过时，转子开始以与流体流量成比例的速度旋转。
感应式传感器完全与液体通道区分离，读取安装在转子上的两个金属卡箍的通过数，随后提供一个频率变化信号，该信号通过连接 PLC 转换成流量读数。
安装说明
为了保证转子的正确运行，在安装指示器之前，必须对回路进行清洗和吹扫，以消除任何微粒，在清洁的流体条件下工作。
由于流体中存在气泡会引起测量误差，建议将指示器安装在阀门和/或其他可能产生气蚀的部件之前。
电气特征

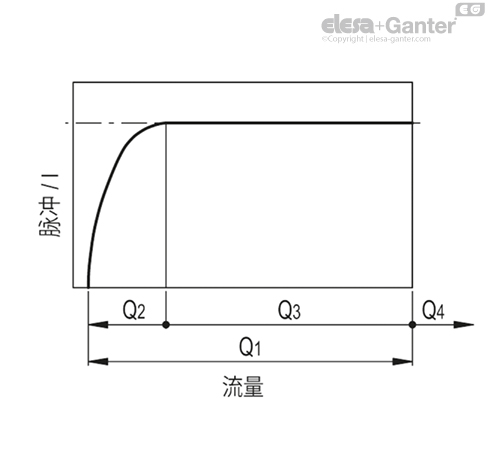

量程
总量程 Q1 表示传感器提供读数的最小和最大流量值之间的范围。
在非线性量程 Q2 中，感应式传感器提供的信号不一定准确，因为转子的旋转不稳定。
在线性量程 Q3中，脉冲提供的测量精度为 ±3%。
当流量 Q4 大于最大值时，转子磨损和压力损失均会增加。
表中所示的每升脉冲代表使用 20°C 的水测量出的值，并参考用不同传感器测量的平均值，以获得更准确的测量值。 与用水测得的值相比，线性流量频率函数可随所用液体的密度或温度变化 ±10%。
因此，建议对使用的每种液体进行特定的校准。 测量结果的重复精度为 ±3%，即全标度频率。
