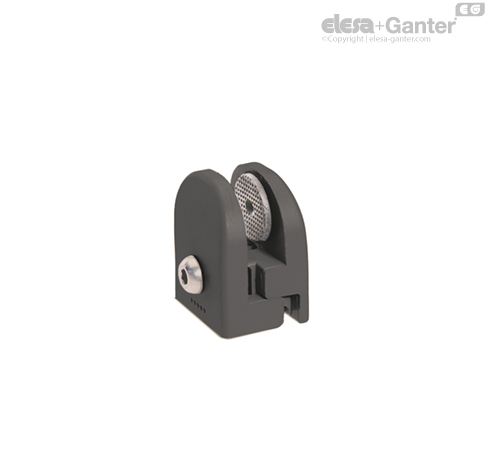

PC-SST 面板支撑夹 不锈钢螺钉和螺母

特征及应用

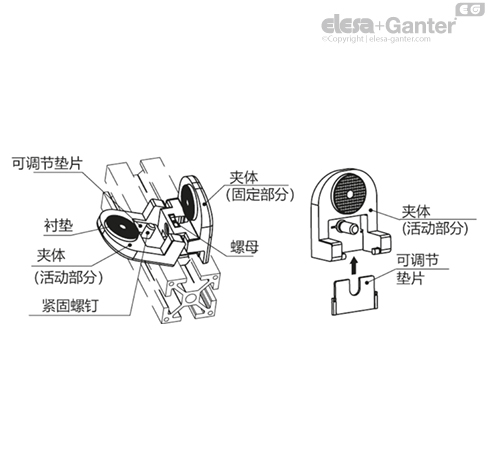

• 产品符合机械指令 2006/42/CE，而且在打开状态下，支承夹所有元件不会遗落（ELESA 专利）。支承夹的两片夹体通过活节接头联接，其间有一个用于安装螺钉和 M5 螺母的底座。
• 支承夹的特殊尺寸使得所安装型材的宽度可达25 mm以上。
• 用支承夹安装的面板无需钻孔
• 衬垫在拧紧过程中会随之变形，以保证对插入面板的最佳夹持状态。
• 二次成型衬垫通过化学粘合与支承夹合为一个整体。轧花表面可避免衬垫长时间的贴合后粘在面板表面。

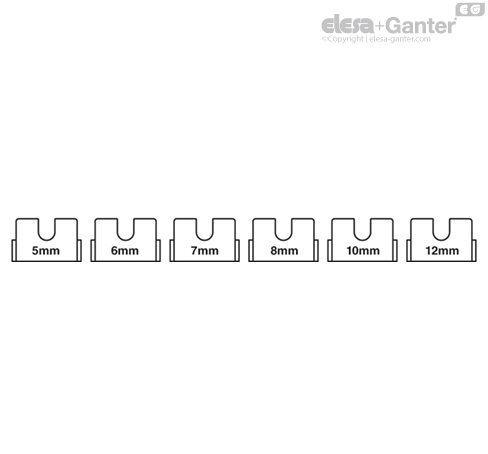

• 支承夹可直接安装厚度从3.1 mm到4 mm的面板。所安装面板的厚度可以增加至8 mm，仍然能够将随货提供的垫片插入支承夹底部的特制凹槽内。
• 为防止肢体通过机械保护结构的空隙，触及机械设备的危险区域，安装面板时（图 4）有必要根据 ISO 13857，4.2.4 部分的规定，设置安全距离（安全距离是指保护结构与具有潜在危险部件之间所需的最小距离）。

技术参数

如要打开支承夹，紧固螺钉所受拔出力需达250 N以上，才能从壳体内脱出。

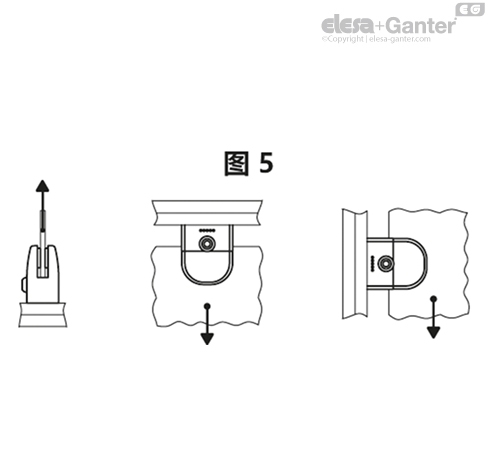

该测试是在我们的实验室内，设定温度和湿度下（23°C-50% R.H.）在给定的条件及时间限度内测得的。每个夹体的最大载荷为100 N （图5）。

空心螺纹套可通过螺纹连接，方便地安装到中心螺纹套筒上。因此，只需简单地使用一个4号六角扳手即可实现安装。

螺钉最大拧紧扭矩 = 3.5 Nm。

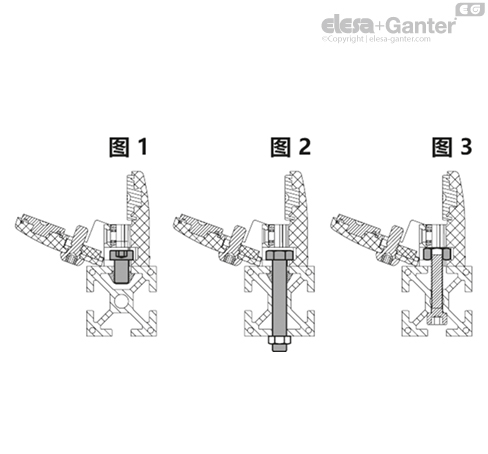

夹体在型材上的安装

• M6 短柱头螺钉带 DIN 7984 内六角槽（图 1）。
• DIN 933 M6 六角头螺钉（图2）。
• DIN 439B 或 DIN 934 M6六角螺母（图3）。
