GN 200-NI 分度机械装置 不锈钢

分度机构 GN 200 取代并简化了复杂的分度和安全机构，如压痕杆、闩锁机构、分度销和其他固定元件。

除标准刻度(AS型)之外，控制旋钮款可提供任意其它刻度。 在此例中，建议采用亚光镀铬款，颜色反差效果更佳。 (钢制款式 ST)

有关刻度环的设计、编码运行、编码位置和编码顺序，请参见订购页面中“如何订制刻度”内的刻度布局 "如何订制刻度" .

• 特殊刻度参见 "如何订制刻度"

• ISO-基本公差

• 不锈钢特性

分度机构可用于将轴或主轴调整 6º（或其倍数）的旋转角度，然后通过啮合在锯齿中将其固定以免旋转。

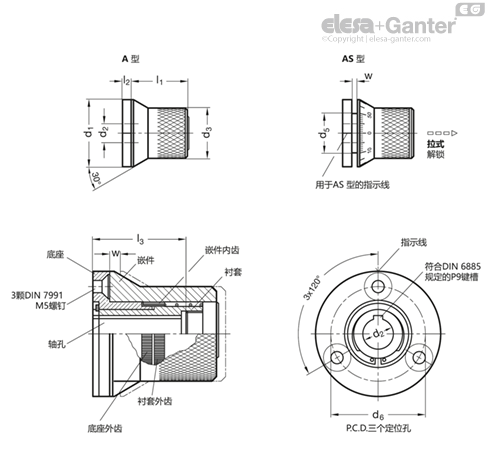

分度机构是一个独立单元，所有调节和固定元件都容纳在尽可能小的空间内。它由三个主要部件组成：

• 衬套通过平行键/键槽或横向销与轴相连。

• 定位环是固定的；它安装在衬套上，并通过 3 个埋头螺钉（例如 DIN 7991-M5）连接到机器上。

• 嵌件连接固定锁定底座和可调节的轴

锁定时，嵌件内齿（60 个齿）同时与固定锁定底座和连接到轴的衬套的外齿啮合。 要调整轴，克服弹簧压力拉动嵌件，使其与锁定底座分离。 但是嵌件通过衬套的外齿与轴保持可靠连接。 现在可以通过转动嵌件来调整轴。

• 60个齿键可进行2、3、4、5、6、10、12、15、20及30位的分度。 简易方式提供了有限的主轴分度位置，如：每隔120° 为此，定位环带有销子，以便在衬套上提供相应的孔位时啮合（见装配示例）。 由于定位销仅用于粗略定位，该孔可加工扩大。 精确的定位由齿状件维持。

• 对于使用螺纹心轴进行的调整，建议将 1.5 mm 的螺距分配给具有 60 个刻度标记的标准刻度（AS 型）：1 个刻度 = 0.025 mm。

• 与单独的定位销相比，锯齿可确保更准确和无磨损的分度。

• 如果在调整过程中必须克服非常高的扭矩，则解锁和锁定会更加困难，这是由于齿侧的齿隙和摩擦较小。在这种情况下，建议使用分度手柄 GN 215。

刻度的大小和长度取决于刻度的数字、数字的数量和刻度环直径。 刻度是由激光精密雕刻的。
