主要规格
材料
- 柄身：通过认证的自熄性 UL-94 V0玻璃纤维加固聚酰胺基（PA）高科技聚合体，黑色，亚光饰面。
- LED 灯扩散器： UL-94 V0自熄高科技聚合体，蛋白石色。
LED 灯条
RGB 型，供电电压 24 Vdc +/- 10%（最大电流消耗 = 120 mA）。色调可能会根据电源电压略有不同。
标准型号
黄铜衬套，用于背面安装的 M6 螺纹盲孔。
- M.2000-LD-RGB-C: 4 针塑料接头，背部输出。
8 针电缆 UL：AWG22 RAL9005 PVC UL AWM Style 1569/2517，背部输出，电缆弯曲半径 > 70 mm
- M.2000-LD-RGB-F2.5: 长度 2.5 m。
- M.2000-LD-RGB-F5: 长度 5 m。
IP 防护
IP67和IP69K 防护等级，请参见 EN 60529 表。
| 机械特性 | 电气特征 |
|---|
| 触点类型： Ag 999 | 热能 lth | 电缆 4 A |
| 连接器 2.5 Kv |
| 绝缘额定 UI 电压 | 电缆： 250 Vac |
| 最大工作频率：3600 次循环/小时 * | 连接器 30 Vac/Vdc |
| 短路保护：4A 500V gG | 触点间电阻：25 mΩ |
|
| 机械寿命：1 千万次* | 使用类别（电缆） |
| le/AC-15 ** | 24V-50/60 Hz | 4A |
| 240V-50/60 Hz | 3A |
| le/DC-13 * | 24V-d.c. | 2A |
| 240V-d.c. | 0.4A |
| 钥匙操作力： 30N | 使用类别（接头） |
|
| 电缆弯曲半径 > 70 毫米 | le/DC-13（符合 IEC 60947-5-1 标准） | 24V-d.c. | 2A |
| B10D：2 千万次操作 | 污染等级：3 |
* 符合 EN 60947-5-1 标准
** 符合 EN 60945-5-1 标准
| 依据 UL508 的电气使用类别 | M.2000-F （电缆） | M.2000-C （接头） |
| AC control | 120Vac-3A | 24Vdc/2A |
| DC control | 24Vdc-2A |
通用信息
特征及应用

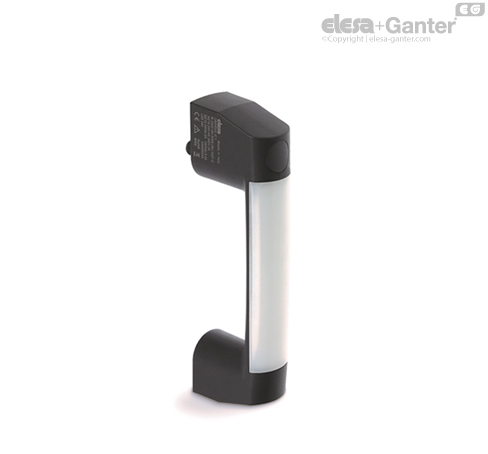

M.2000-LD 手柄是人体工程学、功能性和紧凑性的理想结合。
除手柄功能外，其还将信号灯柱的功能集成在一款产品中。这些手柄通常装配在机器门或保护装置上。通过适当的电气连接，可以配置 LED 灯条的颜色以指示防护装置的状态 (IEC 60204-1)。
示例：
若使用带角形接头的延长线，则电缆输出口朝向如图 1 所示。
技术参数
拉伸应力和冲击强度：表中所示 F1、F2、L1 和 L2 值，是按照图中所示条件，并在正常环境温度下进行断裂试验获得。
CE 符合性声明
上述声明的目的符合相关的欧盟协调立法：
- 2011/65/EU (RoHS) 限制在电气和电子设备中使用某些危险物质
与声明的一致性相关的所用统一标准和对其他技术规范的引用： EN 60947-5-1:2017
LED 灯接线说明
通过适当的布线，可以获得 LED 灯条的 7 种颜色中的一种。
与白色电线（电缆型）对应的公共触点 (1) 必须始终连接到电源的负极。其他三条电线可以单独连接到正极，以分别获得 LED 灯条的红色、绿色和蓝色，或者同时连接以获得其余颜色，如下表所示。通过使用 PWM 技术控制各个通道的亮度，其他颜色也是可能实现的。
附件
可按需提供的配件
FC-M12x1: 延长端带8针M12x1内螺纹连接器。
其它型号
按需提供的特殊型号
其他标准型号
M.2000：没有开关的单个补充手柄。
M.2000-SWM：带双触点单稳态开关的手柄。
M.2000-SWM-LD：带单稳态开关和 LED 指示灯的手柄。
