主要规格
材料
- 手柄主体： 通过认证的自熄性 UL-94 V0 玻璃纤维加固聚酰胺基 (PA) 高科技聚合体，黑色，亚光饰面。
- 前盖板： 玻璃纤维加固聚酰胺基 (PA) 高科技聚合体，通过 UL-94 V0 自熄性认证，黑色。
- 按钮： 聚酰胺基 (PA) 高科技聚合体，浅蓝色。
带按钮的微动开关

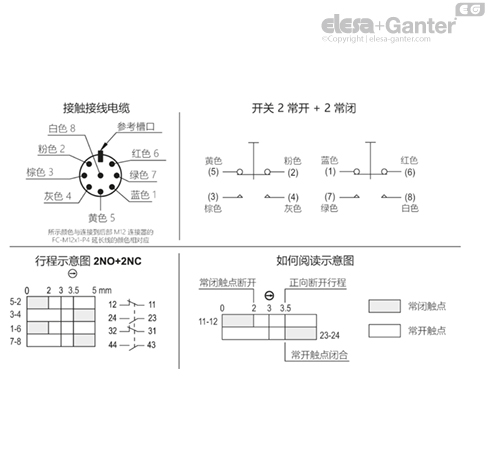

带有四个缓动电气触点，2 个常开 + 2 个常闭，采用 Zb 型双断点结构（参见 IEC EN 60947-5-1 标准）。
强制分断操作符合IEC EN 60947-5-1标准的附录K：电触点的分断通过执行器的作用力直接实现。执行器的作用力由非弹性元件施加，无需其他类似弹簧的弹性元件。
接触元件为银片，拥有自洁功能。
标准型号
黄铜衬套，用于背面安装的 M6 螺纹盲孔。
塑料 8 针 M12x1 接头，背部输出。
- M.2000-SWM-2NC-2NO-C: 2 个常闭触点 + 2 个常开触点。
8 针电缆 UL：AWG22 RAL9005 PVC UL AWM Style 1569/2517，背部输出，电缆弯曲半径 > 70 mm
- M.2000-SWM-2NC-2NO-F2.5: 2 个常闭触点 + 2 个常开触点，电缆长度 2.5 米。
- M.2000-SWM-2NC-2NO-F5: 2 个常闭触点 + 2 个常开触点，电缆长度 5 米。
IP 防护
IP67和IP69K 防护等级，请参见 EN 60529 表。
| 机械特性 | 电气特征 |
|---|
| 触点类型： Ag 999 | 热能 lth | 电缆 4 A |
| 连接器 2.5 Kv |
| 绝缘额定 UI 电压 | 电缆： 250 Vac |
| 最大工作频率：3600 次循环/小时 * | 连接器 30 Vac/Vdc |
| 短路保护：4A 500V gG | 触点间电阻：25 mΩ |
|
| 机械寿命：1 千万次* | 使用类别（电缆） |
| le/AC-15 ** | 24V-50/60 Hz | 4A |
| 240V-50/60 Hz | 3A |
| le/DC-13 * | 24V-d.c. | 2A |
| 240V-d.c. | 0.4A |
| 钥匙操作力： 30N | 使用类别（接头） |
|
| 电缆弯曲半径 > 70 毫米 | le/DC-13（符合 IEC 60947-5-1 标准） | 24V-d.c. | 2A |
| B10D：2 千万次操作 | 污染等级：3 |
* 符合 EN 60947-5-1 标准
** 符合 EN 60945-5-1 标准
通用信息
特征及应用

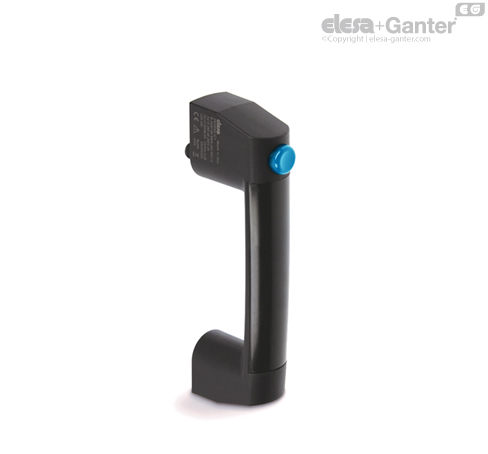

M.2000-SWM 手柄是人体工程学、功能性和紧凑性的理想结合。
除手柄功能外，该产品还集成了控制箱功能，包含常开和常闭触点，实现一体化设计。
该产品既可集成到安全系统中，也能作为独立控制装置操作电气设备。
工作人员保护：操作 NC（常闭）开关可确保电路正确中断。
若使用带角形接头的延长线，则电缆输出口朝向如图 1 所示。
技术参数
拉伸应力和冲击强度：表中所示 F1、F2、L1 和 L2 值，是按照图中所示条件，并在正常环境温度下进行断裂试验获得。
CE 符合性声明
上述声明的目的符合相关的欧盟协调立法：
- 2011/65/EU (RoHS) 限制在电气和电子设备中使用某些危险物质
与声明的一致性相关的所用统一标准和对其他技术规范的引用： EN 60947-5-1:2017
附件
可按需提供的配件
FC-M12x1: 延长端带8针M12x1内螺纹连接器。
其它型号
按需提供的特殊型号
- 非 IP69K 手柄，按键作用力减小 (15N)。要订购，请在所需标准执行的代码和描述中添加后缀-N15。
其它标准型号
M.2000：没有开关的单个补充手柄。
M.2000-LD：带 LED 指示灯的手柄。
M.2000-SWM-LD：带单稳态开关和 LED 指示灯的手柄。
