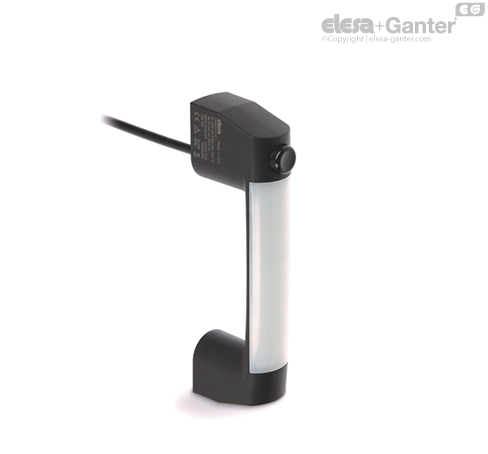

M.2000-1NC-1NO-SWM-F2.5 带单稳态开关和 LED 指示灯的手柄 电缆长度 2.5 m，1 个常闭触点 + 1 个常开触点

特征及应用

M.2000-SWM 手柄是人体工程学、功能性和紧凑性的理想结合。

除手柄功能外，其还将信号灯柱和带常开或常闭全触点的控制箱的功能集成在一款产品中。这些手柄通常装配在机器门或保护装置上。通过适当的电气连接，可以配置 LED 灯条的颜色以指示防护装置的状态 (IEC 60204-1)。

示例：

• 红色：需要立即采取行动解决危险情况

• 绿色：正常运行条件

• 黄色：等待，机器关闭或处于过渡阶段

• 蓝色：操作员发出操作请求（例如：按键）

通过按下按钮，操作员可以通过外部逻辑请求进入保护区，或在中断后对机械做出反应。

工作人员保护：操作 NC（常闭）开关可确保电路正确中断。

若使用带角形接头的延长线，则电缆输出口朝向如图 1 所示。

技术参数

拉伸应力和冲击强度：表中所示 F1、F2、L1 和 L2 值，是按照图中所示条件，并在正常环境温度下进行断裂试验获得。

LED 灯接线说明

通过适当的布线，可以获得 LED 灯条的 7 种颜色中的一种。

与白色电线（电缆型）对应的公共触点 (8) 必须始终连接到电源的负极。触点 6（红线）、7（绿线）或 1（蓝线）可以单独连接到正极，以分别获得 LED 灯条的红色、绿色和蓝色，或者同时连接以获得其余颜色，如下表所示。通过使用 PWM 技术控制各个通道的亮度，其他颜色也是可能实现的。

EC 符合性声明

上述声明的目的符合相关的欧盟协调立法：

• 2014/35/EU 低电压指令

• 2014/30/EU (EMC) 电磁兼容指令

• 2011/65/EU (RoHS) 限制在电气和电子设备中使用某些危险物质

与声明的一致性相关的所用统一标准和对其他技术规范的引用： EN 60947-5-1:2017







可按需提供的配件

FC-M12x1: 延长端带8芯M12内螺纹的轴向连接口

按需提供的特殊型号

• 2 个常开触点。

• LED 工作电压 12V。

• 快速释放电触点。

• 非 IP 手柄，按键作用力减小 (15N)。要订购，请在所需标准执行的代码和描述中添加后缀-N15。

其他标准型号

M.2000：没有开关的单个补充手柄。
