主要规格
材料
- 柄身：通过认证的自熄性 UL-94 V0玻璃纤维加固聚酰胺基（PA）高科技聚合体，黑色，亚光饰面。
- LED 灯扩散器： UL-94 V0自熄高科技聚合体，蛋白石色。
带按钮的微动开关
2 个缓动电触点，双断路 Zb 型（参见 IEC EN 60947-5-1 标准），工作过程中可设置为常开 (NO) 或常闭 (NC) 模式。
强制分断操作符合IEC EN 60947-5-1标准的附录K：电触点的分断通过执行器的作用力直接实现。执行器的作用力由非弹性元件施加，无需其他类似弹簧的弹性元件。
接触元件为银片，拥有自洁功能。
LED 灯条
RGB 型，供电电压 24 Vdc +/- 10%。色调可能会根据电源电压略有不同。

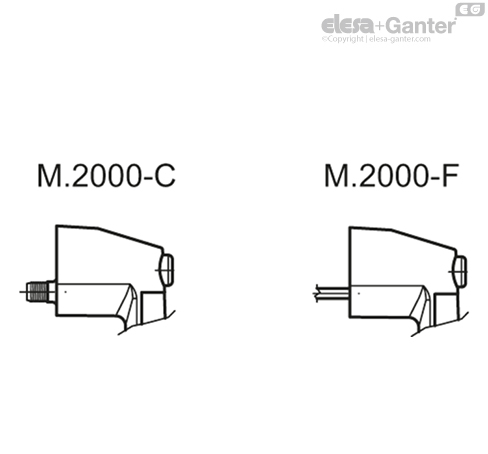

标准型号
黄铜衬套，用于背面安装的 M6 螺纹盲孔。
8 针塑料接头，背部输出。
- M.2000-SWM-1NC-1NO-LD-C: 1 个常闭触点 + 1 个常开触点。
- M.2000-SWM-2NC-LD-C: 2 个常闭触点。
8 针电缆 UL：AWG22 RAL9005 PVC UL AWM Style 1569/2517，背部输出。
- M.2000-SWM-1NC-1NO-LD-F2.5: 1 个常闭触点 + 1 个常开触点，电缆长度 2.5 米。
- M.2000-SWM-2NC-LD-F2.5: 2 个常闭触点，电缆长度 2.5 米。
- M.2000-SWM-1NC-1NO-LD-F5: 1 个常闭触点 + 1 个常开触点，电缆长度 5 米。
- M.2000-SWM-2NC-LD-F5: 2 个常闭触点，电缆长度 5 米。
IP 防护
IP67和IP69K 防护等级，请参见 EN 60529 表。
| 机械特性 | 电气特征 |
|---|
| 触点类型： Ag 999 | 热能 lth | 电缆 4 A |
| 连接器 2.5 Kv |
| 绝缘额定 UI 电压 | 电缆： 250 Vac |
| 最大工作频率：3600 次循环/小时 * | 连接器 30 Vac/Vdc |
| 短路保护：4A 500V gG | 触点间电阻：25 mΩ |
|
| 机械寿命：1 千万次* | 使用类别（电缆） |
| le/AC-15 ** | 24V-50/60 Hz | 4A |
| 240V-50/60 Hz | 3A |
| le/DC-13 * | 24V-d.c. | 2A |
| 240V-d.c. | 0.4A |
| 钥匙操作力： 30N | 使用类别（接头） |
|
| 电缆弯曲半径 > 70 毫米 | le/DC-13（符合 IEC 60947-5-1 标准） | 24V-d.c. | 2A |
| B10D：2 千万次操作 | 污染等级：3 |
* 符合 EN 60947-5-1 标准
** 符合 EN 60945-5-1 标准
| 依据 UL508 的电气使用类别 | M.2000-F （电缆） | M.2000-C （接头） |
| AC control | 120Vac-3A | 24Vdc/2A |
| DC control | 24Vdc-2A |
通用信息
特征及应用

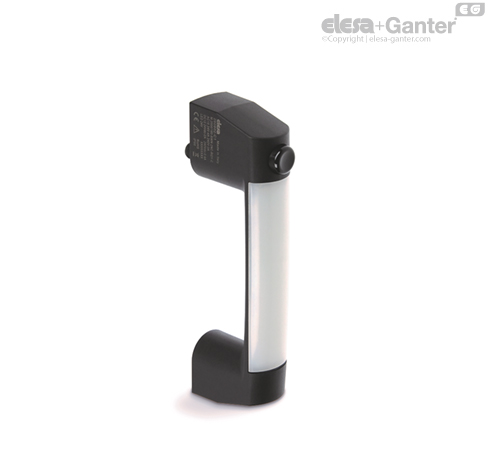

M.2000-SWM-LD 手柄是人体工程学、功能性和紧凑性的理想结合。
除手柄功能外，其还将信号灯柱和带常开或常闭全触点的控制箱的功能集成在一款产品中。这些手柄通常装配在机器门或保护装置上。通过适当的电气连接，可以配置 LED 灯条的颜色以指示防护装置的状态 (IEC 60204-1)。
示例：
通过按下按钮，操作员可以通过外部逻辑请求进入保护区，或在中断后对机械做出反应。
工作人员保护：操作 NC（常闭）开关可确保电路正确中断。

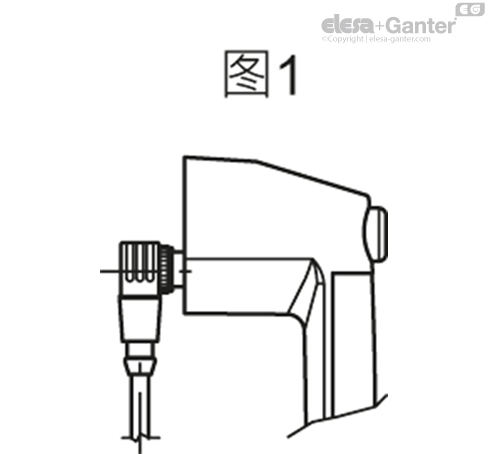

若使用带角形接头的延长线，则电缆输出口朝向如图 1 所示。
技术参数

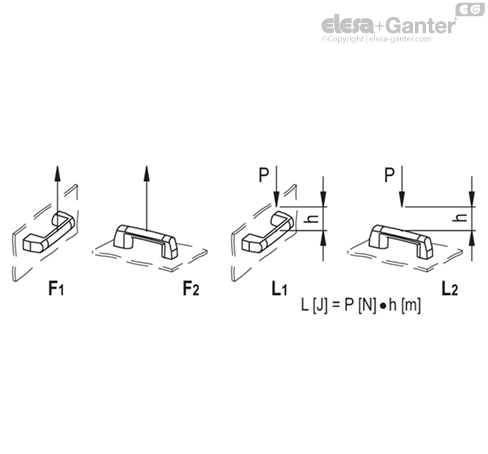

拉伸应力和冲击强度：表中所示 F1、F2、L1 和 L2 值，是按照图中所示条件，并在正常环境温度下进行断裂试验获得。

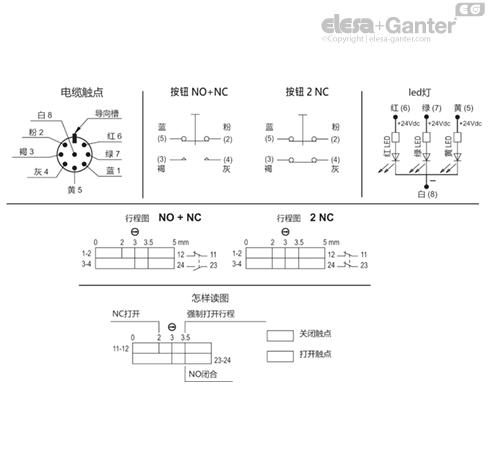

LED 灯接线说明
通过适当的布线，可以获得 LED 灯条的 7 种颜色中的一种。

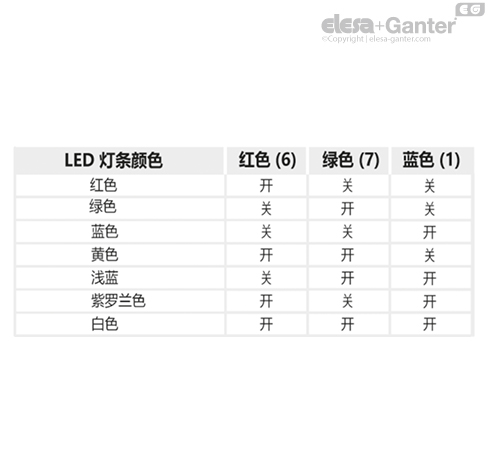

与白色电线（电缆型）对应的公共触点 (8) 必须始终连接到电源的负极。触点 6（红线）、7（绿线）或 1（蓝线）可以单独连接到正极，以分别获得 LED 灯条的红色、绿色和蓝色，或者同时连接以获得其余颜色，如下表所示。通过使用 PWM 技术控制各个通道的亮度，其他颜色也是可能实现的。
CE 符合性声明
上述声明的目的符合相关的欧盟协调立法：
- 2011/65/EU (RoHS) 限制在电气和电子设备中使用某些危险物质
与声明的一致性相关的所用统一标准和对其他技术规范的引用： EN 60947-5-1:2017
附件
可按需提供的配件
FC-M12x1: 延长端带8针M12x1内螺纹连接器。
