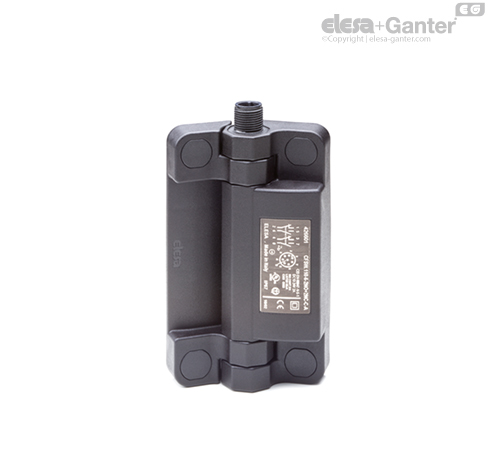

CFSW-C-A 带内置安全开关的铰链 8针连接器，顶部轴向输出

特征及应用

• 内置多重开关铰链（ELESA专利）是一种安全装置。当生产设备和机器的机械保护装置或安全门意外开启时，该铰链可自动切断电源，保护操作人员的安全。
• 铰链确保防护等级达到 IP66，以抵御波浪和高强度水射流，并且能确保防护等级达到 IP67，以抵御临时浸泡的影响。可以经常清洗它，并在任何需要特别注意清洁和卫生的环境中使用，这也归功于它使用了不锈钢部件来关闭铰链主体。铰链在实验室测试中正确安装时，能够承受高压水射流，如压力清洗器产生的高压水射流。

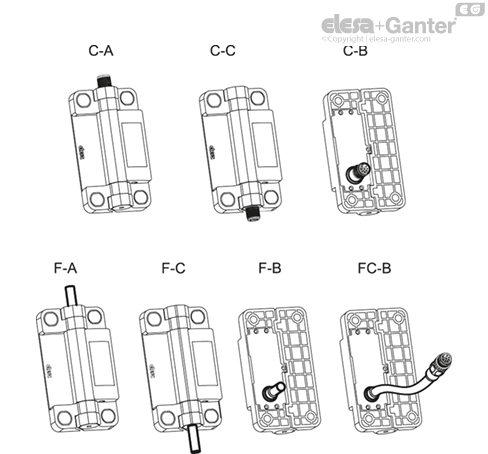

• 铰链尺寸小，且提供多种不同的安装和输出选项（电缆/连接器），可方便安装至最常见的铝型材上（最小宽度30毫米）。
• 便于安装：内置的多路安全开关与铰链整合为一体，可以实现简单快捷的安装。传统铰链系统则需分别安装铰链和安全开关，且需要特殊销而非铰链提供的标准销连接。这是本铰链的一大优点。
• 使用广泛：CFSW铰链可以安装在最普通的铝型材上。
• 由于采用了冗余系统， CFSW 铰链允许系统设计达到符合IEC 62061的 SIL3、符合EN ISO 13849-1 的 PLe 或符合 EN 954-1的安全类别4的冗余结构设计要求。
• 使用8针电缆的F型执行器的最大弯曲半径为30 mm，仅可用于固定安装。

旋转角度 （近似值）

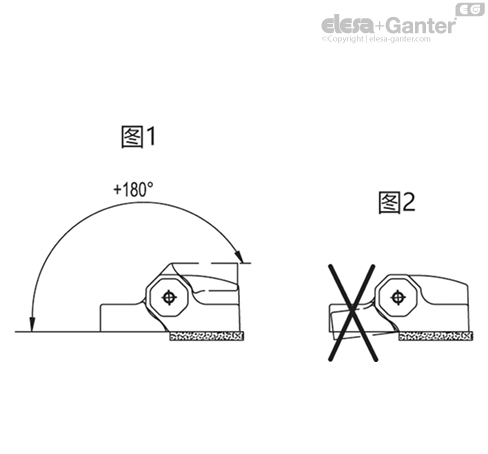

最大180°（0°与+180°之间，0°时，两个互相连接的表面处于同一平面，如图1所示）。可从此处位置保证操作角度（见工作寿命与开关角度图表）。必须严格验证两相连界面处于同一平面时的条件，因为铰链不能受到任何负角的压力（如图2所示）。



强度测试	轴向受力强度	径向受力强度	90° 角受力强度
说明	最大极限静态载荷 Sa [N]	最大极限静态载荷 Sr [N]	最大极限静态载荷 S90 [N]
CFSW.110	2100	2800	1300

对于CFSW. 内置多重安全开关铰链，给出的参考值为最大极限静载荷（Sa, Sr, S90），这是由于这种铰链被用作安全装置。超出该值，可能导致材料破裂，损害铰链功能。很明显，在权衡特定应用场合的重要因素和安全水平时，必须考虑对这一数值的适应性。表中所示不同铰链的载荷值，是在我们的实验室内，受控 d 温度和湿毒下（23°C-50% R.H.）在给定的条件及时间限度内测得的。





内置安全开关的功能与维护

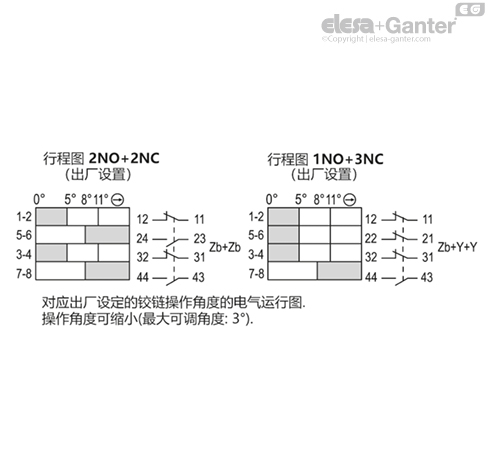

• 操作角度（见行程表）设置为5°（我们建议根据 UNI EN ISO 13857标准检测）。
• 为保证安全保护功能开启，铰链的打开角度要求至少为11°（见行程表），以获得强制打开触点（强制分断）的力。

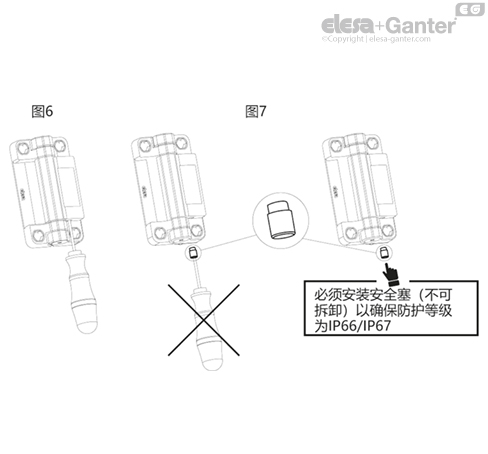

• 在安装铰链之前，如果门特别大，可以改变操作角度，将其减小到最小宽度 2°（在特定温度、负载和湿度条件下，特定设备的实验室测试中发现的最小值）。可使用十字螺丝刀顺时针转动调整螺钉进行操作（图 6）。

必须通过不时检查门的打开角度逐步执行操作：如果螺钉过度拧紧，即使门关闭，NC 触点也可能打开。在这种情况下，必须通过逆时针转动来松开螺钉，直到铰链再次起作用。同样，不要过度松开调整螺钉，以防止螺钉头因错误定位致动器滑块而撞击铰链主体。在这种情况下，相似地，必须通过顺时针转动来松开螺钉，直到铰链再次起作用。

调节完毕后，必须装配安全塞（不可拆卸），以确保IP66/IP67防护等级（图7）。

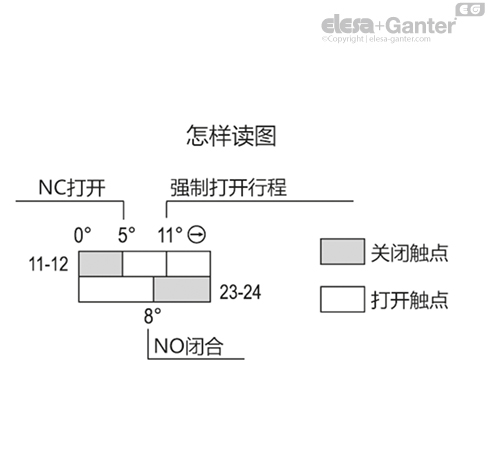

行程表所示的作用点，随操作角度同步变化（例如：操作角度2°，强制打开操作度8°）。

在一般使用场合，装置的机械寿命结束时，操作角度会多于起始角度3°。

我们建议在开始运行之前检查CFSW的功能，运行中也需定期检查。

当保护功能开启时，机械设备必须立即停止。在保护功能开启的任何阶段，机械设备一定不能重新运行。









警告

• 选择和使用带内置安全开关的铰链时，客户有责任确保在实际工作条件下，相关的应用场合符合强制安全标准。
• 使用 CFSW. 铰链始终需要全面了解和遵守强制安全标准，包括：UNI EN ISO 13849-1, IEC EN 60204-1, EN1088 和 EN ISO 12100。
• 铰链必须由合格的操作者安装和装配，并定期检测功能是否完好。
• 带内置安全开关的铰链不可用于温度频繁变化，易导致冷凝的场合，以及存在爆炸或易燃气体的场合，且必须由适合的保险丝保护（见电气特征表）。
• CFSW铰链的结构严禁改装，背盖不可拆卸：不适宜的安装或对内置安全开关的篡改会导致保护功能失效，造成严重损害。
• 在操作和存储本品时，所示的环境条件必须予以关注。

注意：使用范围 AC 15 2A 24V 或可适用于CFSW-C，尽管此范围未经IMQ，原因是其未提供应用标准。

* 一次操作循环等于一次关闭与一次打开，基于 EN60947-5-1 标准的要求。

** 装配安全塞，以确保IP66/IP67防护等级（图7）。

对于CFSW-C（连接器），客户有责任检查电缆所使用的连接器的防护等级。

可按需提供的配件

• FC.M12x1: 延长端带8芯M12内螺纹的轴向连接口

• PMW.: 用于带T型槽型材的安装板。

• CN-SFT: 类别 3 和类别 4 的安全控制单元。

按需提供的特殊型号

• 铰链旋转角非0°到180°的铰链。旋转角度范围每变化15°，安装系统中的门框/门均需要使用特殊型号铰链。
• NC和NO触点组合设置（多达4个NC）。
• NO和NC重叠触点。

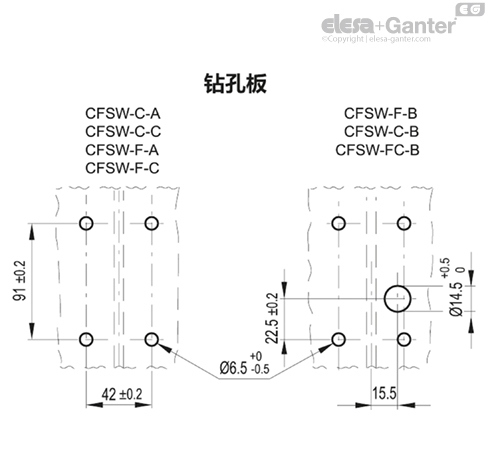

安装说明

CFSW铰链共有三种不同的安装模式：

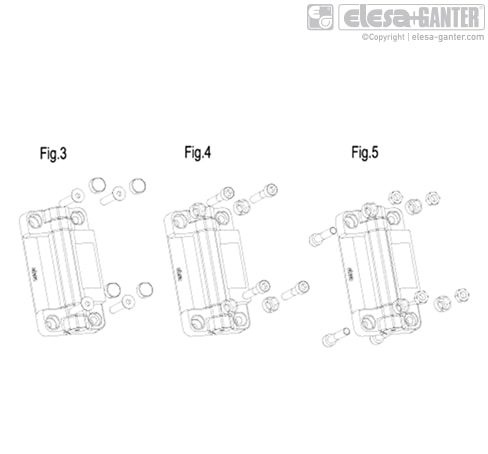

• 使用M6 UNI 5933 ISO 10642埋头螺钉（不随货提供）和安装套件（图3）提供的螺钉罩盖，以免随意接触螺钉。
• 使用M6 UNI 5931 ISO 4762内六角柱头螺钉（不随货提供）与安装套件（图4）中提供的衬套。
• 使用M6 UNI 5588 ISO 4032螺母（不随货提供）和安装套件（图5）提供的衬套。该安装模式可以确铰链完全防改装。
• 将铰链有内置微开关的一侧安装于固定部分（门框），另一侧装在门上。
• 在安装墙的孔径与安装螺钉直径之间保留最小间隙（最大0.5mm）。建议拧紧力矩不超过10 Nm。
• 切勿将铰链用于最大程度开门或关门的机械止动装置。建议使用外部机械止动装置，以防止门完全打开而损坏门框上的铰链本体（图1）或超出两个内部连接面在同一平面的角度（图2）。

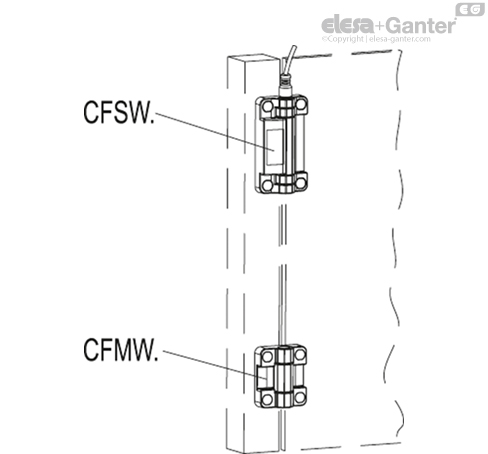

• CFSW铰链至少要与一个 互补铰链一起安装CFMW. 。在安装于水平开启门或限重门的情况下，才可仅安装一个铰链。
• 务必保护连接电缆免受机械损伤。

触点和电缆

内置多重安全开关的铰链带有4个触点，可在制造时设为常闭NC或常开NO模式。

• 强制分断NC触点主要用于安全应用。使用多个NC开关降低了单换流错误的风险。
• NO触点与NC触点相互电气隔离，可同时使用，从而提供了多元化的安全保障。

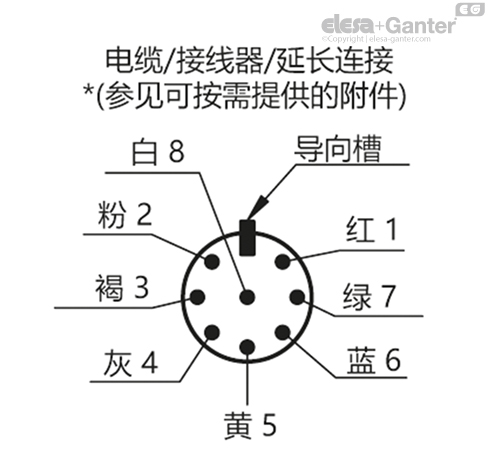

• 带M12x1连接器的电缆的电路图如下。
• 请勿使用以同时切换的输入信号来复位的安全模块。使用安全 PLC 时，适当调整信号采集时间。
• 与 CN-ESC 安全控制单元一起使用时，可确保正确操作。
