PMW.

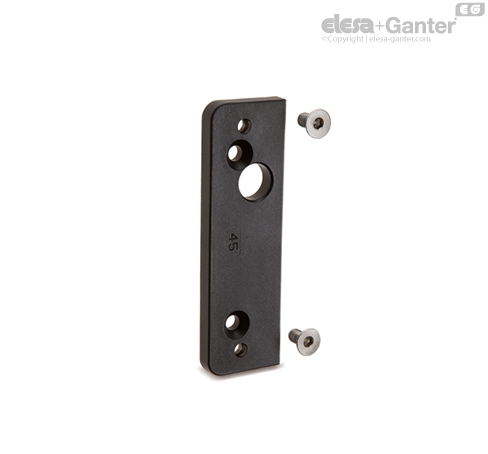

用于将CFSW.和CFMW.铰链安装在带T形槽型材上的安装板

特征及应用

PMW安装板用于将CFSW.110及CFMW.110铰链安装在边长为30, 35, 40, 45 及 50 mm的带T形槽的标准型材上。

对于边长为40 mm的型材，也可不采用安装板安装。

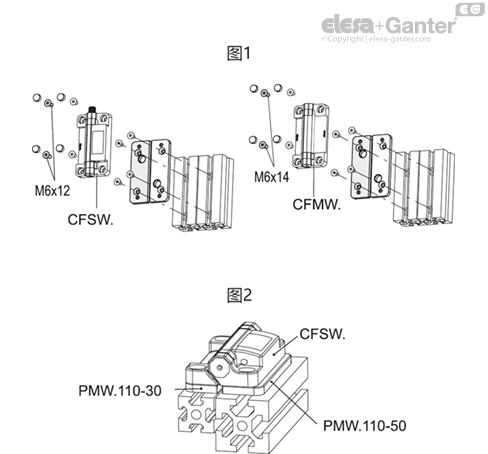

铰链安装完成后固定安装板的螺钉位置就不可触及（图1）。因此，即使采用PMW安装板，也可以防止CFSW.和CFMW.铰链被改动。

随安装板提供：

• 2枚埋头螺钉M6x12 (用于 CFSW.110)
• 2枚埋头螺钉 M6x14 (用于 CFMW.110)
• 2枚M6六角头螺钉，安装在安装板内，是将铰链固定在安装板上的必要部件。

当所应用的门和门框采用不用规格的型材时，可将不同尺寸的安装板搭配使用（图2）。

安装说明

• 使用M6埋头螺钉（不随货提供）和用于相应T形槽的 销钉，将安装板固定在型材上的所需位置GN 505 (不随货提供)。
• 使用M6埋头螺钉（随货提供）将CFSW.110 或 CFMW.110铰链（图1）安装在相应安装板上。
• 正确地放置密封盖（随货提供）。

技术参数

如按照安装说明的指示正确安装，使用PMW安装板，可保证达到CFSW. 和 CFMW.铰链的最大静载荷。
