A型: 带塑料捏手,不带锁紧螺母
AK型: 带塑料捏手, 带锁紧螺母
AN型: 带不锈钢捏手, 不带锁紧螺母
AKN型: 带不锈钢捏手, 带锁紧螺母
钢制
发黑处理
钢制,氧化处理
AISI 301 不锈钢
AISI 316 不锈钢 A4
不锈钢 AISI 316
表面硬化
不锈钢 316Ti
捏手 (类型 A / AK)
塑料(聚酰胺PA)
捏手 (类型 AN / AKN)
不锈钢 AISI 316
黑色,亚光饰面
锁定柱塞 GN 514 具有基于可伸缩笔原理的心形曲线机构。 它们以非常符合人体工程学的方式操作,只需重复按下旋钮即可。 由于其功能原理,它们非常适合在恶劣条件下使用,并且在必要时易于防止不当操作。
首先,按下旋钮将柱塞销置于突出位置。 在此位置,心形曲线机构自动接合以锁定零件。 再次按下旋钮可解锁机构,因为一旦松开按钮,柱塞销会通过弹簧力自动缩回。 柱塞销不得承受任何轴向力,且必须易于移动。
由于采用了 A4 材料,不锈钢设计适用于高腐蚀性环境。

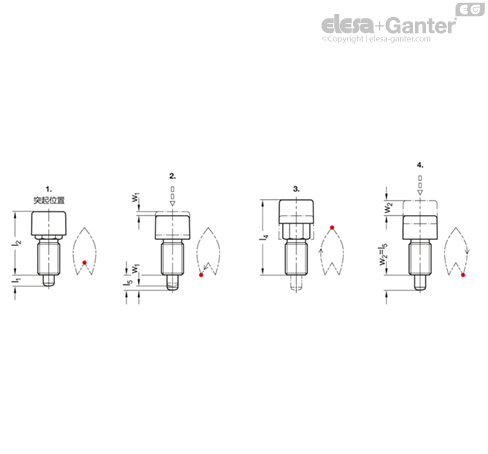

1. 在突出位置,柱塞销突出距离 l1 并被锁定。
2. 按下旋钮达距离 w1,从而解锁柱塞销。
3. 然后,柱塞销通过压缩弹簧缩回并保持在缩回位置。
4. 按下旋钮达距离 w2,释放后再次锁定在突出位置。
