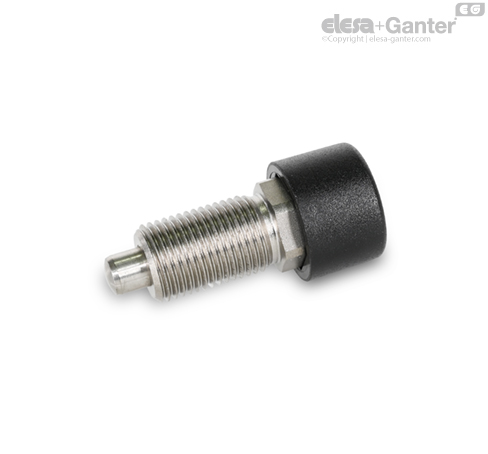

GN 514 锁销 不锈钢

锁定柱塞 GN 514 具有基于可伸缩笔原理的心形曲线机构。 它们以非常符合人体工程学的方式操作，只需重复按下旋钮即可。 由于其功能原理，它们非常适合在恶劣条件下使用，并且在必要时易于防止不当操作。

首先，按下旋钮将柱塞销置于突出位置。 在此位置，心形曲线机构自动接合以锁定零件。 再次按下旋钮可解锁机构，因为一旦松开按钮，柱塞销会通过弹簧力自动缩回。 柱塞销不得承受任何轴向力，且必须易于移动。

由于采用了 A4 材料，不锈钢设计适用于高腐蚀性环境。

• 分度销系列

• 额定负载信息

• ISO-基本公差

• 塑料特性

• 不锈钢特性

1. 在突出位置，柱塞销突出距离 l₁ 并被锁定。

2. 按下旋钮达距离 w₁，从而解锁柱塞销。

3. 然后，柱塞销通过压缩弹簧缩回并保持在缩回位置。

4. 按下旋钮达距离 w₂，释放后再次锁定在突出位置。
