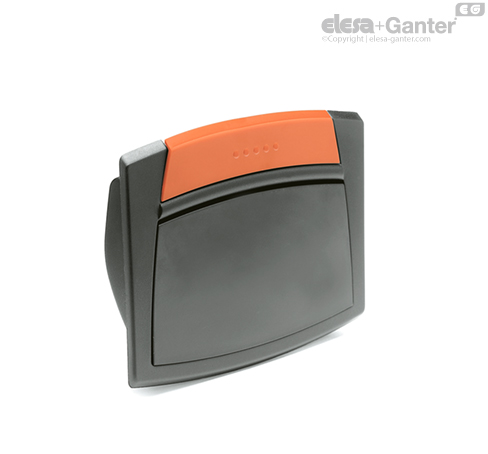

EPR-F-SH 平头拉式手柄 带盖

人体工程学及设计

结构紧凑的现代设计。带空腔的内表面，使得操作者能够以符合人体工程学的方式更安全、舒适地握紧手柄。彩色螺钉罩可提高手柄的可视度，且为客户产品外观的个性化提供了可能性。

活板盖是一种可将凹槽完全封闭的独特设计，只需用手轻按即可开启。

技术参数

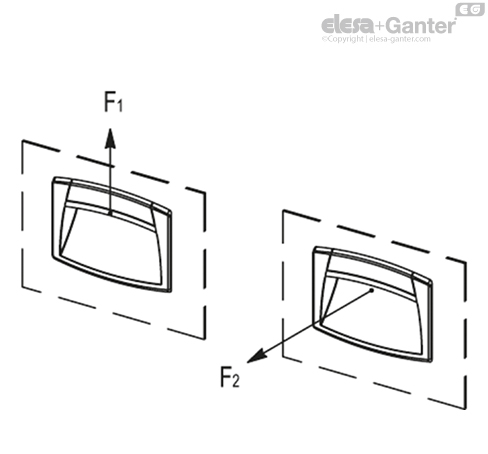

将手柄装在厚1.5mm的加固金属板上（为测试进行加固），进行实验室试验，得出表中所列提升（F1）及拔拉（F2）阻力值。

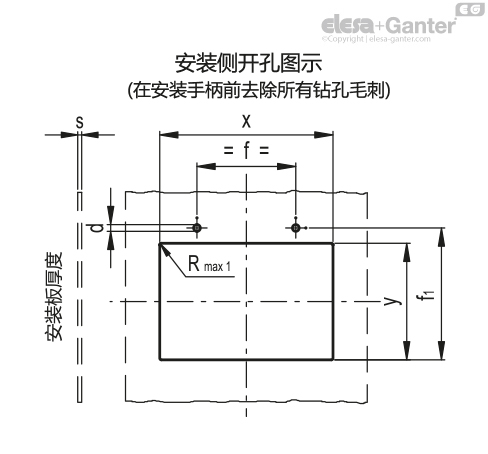

钻孔板

当面板厚度超过 2.5 mm 时，建议采用下列方式之一安装手柄：

• 采用两枚自攻螺钉拧入孔"d"；
• 在面板上攻孔后，采用两枚 M3x6 埋头螺钉安装；
• 钻出直径3.2 mm 盲孔后，采用两枚带螺母的 M3x10 埋头螺钉安装。





安装说明

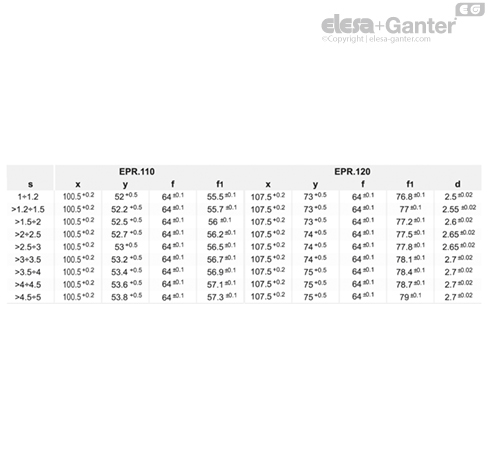

• 按照表内所示安装板尺寸，在手柄外壳上钻孔。

• 在安装手柄前去除所有钻孔毛刺。

• 将手柄上部安装到壳内（图1），并按压下方手柄直至其固定到位。

• 向下轻按手柄（图2）。

• 安装两枚自攻螺钉（图3）。

• 先按压侧边，最后按压中心部分，以安装螺钉盖（图4）。



可按需提供的配件

• ECO.R: 聚酯基高科技聚合体 (PBT) 螺钉盖，Elecolors 标准色，光亮饰面，压入式装配（见表）。
