主要规格
材料
玻璃纤维加固聚酰胺基 (PA) 高科技聚合体，通过 UL-94 V0 自熄性认证，黑色。
带按钮的双稳态电子开关
该装置由一个常开触点 (NO) 构成。
通过按下紫色按钮进行切换（双稳态触点），并会保持切换，直到再次按下。
接触电阻：最大0.050 Ω
隔离电阻：500 VDC时最小1 GΩ
LED灯
可通过外部逻辑配置红色Led和绿色Led，以指示开关状态。
电压范围24 Vdc ± 15%
螺钉盖
高科技聚合体，灰黑色，亚光饰面。供货时已安装，可用螺丝刀拆卸。
IP 防护
保护等级为IP65级。（参见 EN 60529
标准型号
用于安装带内六角的圆柱头螺钉的通孔。
- EBR-SWB-B-C: 8针镀锌接头，背部输出。

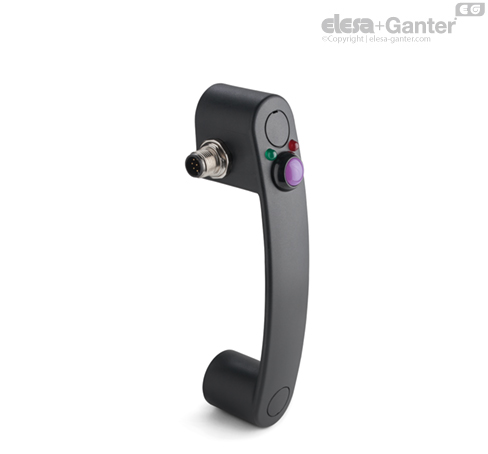

- EBR-SWB-L-C: 8针镀锌钢接头，左侧输出。
- EBR-SWB-R-C: 8针镀锌接头，右侧输出。
8针电缆 UL: AWG22 RAL9005 PVC UL AWM Style 1569/2517.
- EBR-SWB-B-F2.5: 8针电缆，长2.5米，背部输出。
- EBR-SWB-B-F5: 8针电缆，长5米，背部输出。
- EBR-SWB-L-F2.5: 8针电缆，长2.5米，左侧输出。
- EBR-SWB-L-F5: 8针电缆，长5米，左侧输出。
- EBR-SWB-R-F2.5: 8针电缆，长2.5米，右侧输出。
- EBR-SWB-R-F5: 8针电缆，长5米，右侧输出。
通用信息
特征及应用
当必须延长切换时间时，使用此手柄。
通过外部逻辑，LED可以配置为指示按钮的特定状态。 示例：按钮处于空档位置时绿色Led亮起，按钮打开时红色Led熄灭。
按钮的机械寿命为200000次循环。
产品符合 EN60947-1:2007: +A1:2021+A2:2014 EN 60947-5-1:2017 标准要求，并在手柄一侧清晰标注 CE 标志。
若使用带角形接头的延长线，则电缆输出口朝向如图1所示。
EBR-SWB 手柄可与 EBR 空档手柄组合使用。
技术参数
拉伸应力和冲击强度：表中所示F1、F2、L1和L2值，是通过相关的测力设备，按照图中所示条件，并在正常环境温度下进行断裂试验获得。
| 电气特征 |
| 负载 | 电压 | 电流 | 最大循环数 |
| 电阻 | 12 Vdc | 4 A | 200000 |
| 电阻 | 48 Vdc | 1 A | 200000 |
| 电阻 | 48 Vdc | 2 A | 100000 |
| 电阻 | 48 Vdc | 3 A | 75000 |
| 逻辑电平 | 5 Vdc | 10 mA | 200000 |
| DWV | 1000 Vrms | - | - |
| 短路形成电流： 1000 A |
* 对于接头版本，最大允许电压为 24 V，最大允许电流为 2 A。
附件
可按需提供的配件
FC-M12x1: 延长端带8芯M12内螺纹的轴向连接口
