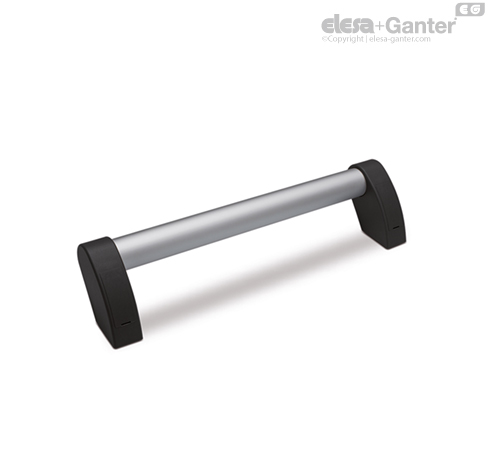

M.1053-AN-BK 偏置型管状手柄 阳极氧化铝制管身，黑色手柄支脚

手柄支脚

玻璃纤维加固聚酰胺基（PA）高科技聚合体，亚光饰面。

为防止管身旋转，将手柄支脚内设的 ø3,9x6,5 自攻螺钉拧至最紧。

封闭帽

• ECS.T: 聚酰胺基 (PA) 高科技聚合体，标准型号指定颜色，亚光饰面，压入式装配 （图1）。 随货提供，可用螺丝刀拆卸。

可作为附件单独供应（见表）。



安装

通孔用于正前方或背面安装，采用内六角柱头螺钉，六角头螺钉或标准螺母安装。

标准型号

• M.1053-EP: 铝制管身，环氧树脂涂层，带金属白点石墨色，亚光饰面。高度耐磨损、刮花及化学溶剂。避免持续接触沸水或者蒸汽。手柄支脚及封闭帽为RAL 9005 (C9)黑色。

• M.1053-AN-BK: 阳极氧化铝制管身，本色，手柄支脚及封闭帽为RAL 9005 (C9)黑色。

• M.1053-AN-GR: 铝制管身，本色。手柄支脚及封闭帽为RAL 7031 (C31)灰色。
