规格
压铸锌合金款式
类型
锁壳
压铸锌 ZD
定位环
粉末涂层
黑色，RAL 9005, 纹理饰面 SW
操作件
塑料（聚酰胺PA）
黑色，亚光饰面
钥匙
镍银，带塑料捏手
盖帽（RG、KG、HG 型）
塑料（聚酰胺PA）
亮灰色，亚光饰面
其他组件
钢制，镀锌，蓝钝处理
不锈钢款式
类型
锁壳
不锈钢 NI
锁舌
AISI 304 不锈钢
AISI 304 不锈钢
拉拔的金属板和焊接毂
AISI CF-8 不锈钢
塑料（聚酰胺PA）
黑色，亚光饰面
其他组件
不锈钢 AISI 303（DK、VK7、VK8、SCH、VDE 型）
不锈钢 AISI 304（RG、KG、HG、SG、KGN、HGN 型）
信息
除了加长外壳，闩锁 GN 515 与标准闩锁 GN 115 相同。 它们的旋转限制为 90°，用于将闩锁臂移动到框架后面的锁定位置。 闩锁臂的斜面使得门更易闭合。 由于采用了不锈钢材料，闩锁很适合在腐蚀性环境中使用。
通过安装具有不同弯曲轮廓的闩锁臂（压铸锌），闩锁距离 A 可根据外壳高度 h1 在 16 至 92 mm 之间变化，而加长外壳适用于厚度为 50 mm 的门。
通过安装具有不同弯曲轮廓的闩锁臂（不锈钢型），闩锁距离 A 可根据外壳高度 h1 在 18 至 82 mm 之间变化，而加长外壳适用于厚度为 40 mm 的门。
闩锁（带操作元件，可锁定）每个都配有2把钥匙和以散件供货的锁舌。 可以在两个末端位置移除密钥。 这款锁是标准型号，所以每把锁都可以用同一把钥匙打开
GN 515 闩锁供货时，锁舌松散地安装在闩锁上（SCK、SCT 型除外）。
施工和安装说明

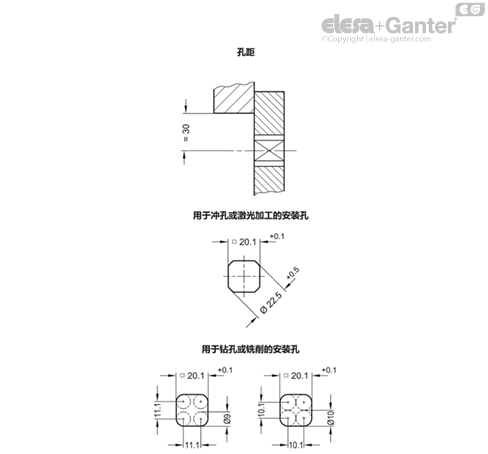

安装时，按外形图所示，在门上设置孔、盖或舱盖。
大批量安装时，门扇上所需的安装孔由开孔或激光加工生成。
安装孔径也可采用钻/铣方式加工，如轮廓图所示。
安装闩锁时，应注意确保在拆卸或安装六角头螺钉时，闩锁的内部零件不会从壳体中掉落。
