GN 115.1 闩锁 镀铬定位环

闩锁 GN 115.1，尺寸小于标准闩锁 GN 115-WOE-ZD, GN 115-WSK-ZD, GN 115-WOE-L, GN 115-WOE-SST 或 GN 115-WSK-SST ，这让它们非常适合空间有限或需要外观不引人注目的应用。

将该闩锁旋转操作限制为 90° 以将其锁住，这样锁舌即可移至门框后的锁定位置。 闩锁臂的斜面使得门更易闭合。

锁舌有多种弯曲角度，闩距可分为 7,5 / 13,5 以及 19,5 mm。

可锁定闩锁（SCK 和 SC 型）交付时随附 2 把钥匙。 钥匙可在两个末端位置拔出。 这款锁是标准型号，所以每把锁都可以用同一把钥匙打开

GN 115.1 闩锁供货时，锁舌松散地安装在闩锁上（SC 型除外）。

• 钥匙 GN 119.2

• 保护盖帽 GN 120

• 有不同组合形式的锁

• IP 防护等级

• 不锈钢特性

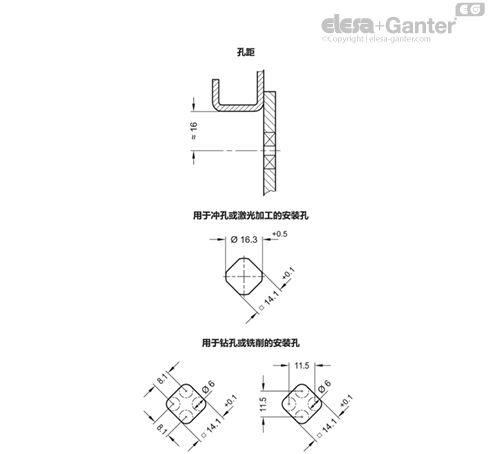

安装时，按外形图所示，在门上设置孔、盖或舱盖。

安装时，从正前方将闩锁推入，穿过安装孔。 六角螺母可从背面抵住闩锁，通过拧紧将其固定到位。

大批量生产时，门扇上所需的安装孔一般由开孔器或激光切割机加工而成。

安装孔径也可采用钻/铣方式加工，如轮廓图所示。

小批量安装时，且钢板厚度小于2mm时，采用的金属板开孔器 GN 123 为可选工具。
