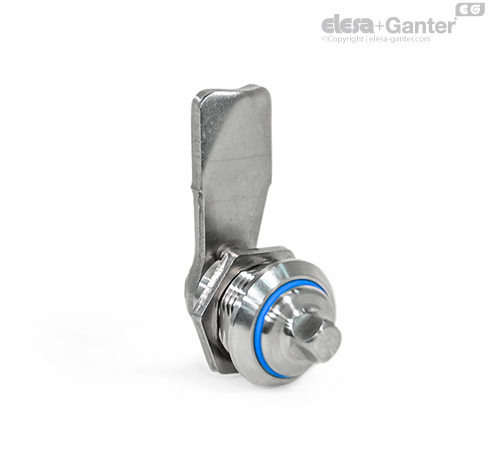

GN 115-IP-AV8 闩锁 带四个外部平头

将 GN 115 型闩锁旋转操作限制为 90°以将其锁住，这样锁舌即可移至门框后的锁定位置。 闩锁臂的斜面使得门更易闭合。

由于采用了不锈钢材料，闩锁很适合在腐蚀性环境中使用。 由于采用了多重密封，零件拥有最高防护等级，达到 IP 69k。 闩锁还满足 DIN 1672-2 和 DIN 14159 的基本卫生要求。

锁舌支持多种弯曲角度，以涵盖 6 至 50mm（NI 型）和 6 至 28mm（A4 型）的锁舌距离 A。

GN 115 闩锁供货时，锁舌松散地安装在闩锁上。

• 钥匙 GN 119.2 (用于AD7型和AV8型)

• 钥匙 GN 1151 (用于 AZ13 型）

• 导向保护板 GN 120.2

• 内部机柜手柄 GN 120.3

• 金属板冲压开孔器 GN 123

• IP 防护等级

• 塑料特性

• 不锈钢特性

安装时，按外形图所示，在门上设置孔、盖或舱盖。

安装时，从正前方将闩锁推入，穿过安装孔。六角螺母可从背面抵住闩锁，通过拧紧将其固定到位。

大批量生产时，门扇上所需的安装孔一般由开孔器或激光切割机加工而成。

安装孔径也可采用钻/铣方式加工，如轮廓图所示。

小批量安装时，且钢板厚度小于2mm时，采用的金属板开孔器 GN 123 为可选工具。
