信息

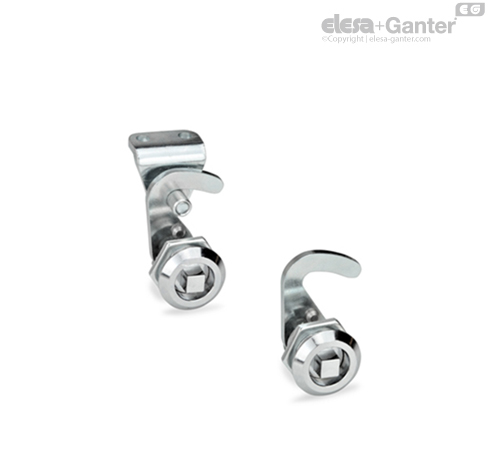

带有钩和闩架的GN 115.8 钩型闩锁主要用于滑动的门和挡板。 锁舌随旋转轴的的转动径向运动锁定，因而其用途非常广泛和多样。
锁与钥匙的有200多款配对组合，钥匙上有数字标记。
交付范围包括一个单独附带的挂钩以及两把可在末端位置拔出的钥匙。
施工和安装说明
螺栓直径可换成10 mm, 使锁定装置与安装区域更易配合。
锁定时，螺栓理想地定位于如上所示的旋转轴线的水平位置。 高达4mm的侧偏补偿，使其正常功能不会受到损害。
钩型锁舌的旋转角度通常限定在 90°之内。通过向左还是向右旋转，产生锁定效果，取决于连接销的安装，连接销以散件形式供货。不带连接销，锁舌可360°旋转。
图示为所需安装孔的直径。
安装钩型锁舌前，锁定装置需要先安装在门扇上（用附带的六角螺母）。
大批量安装时，门扇上的安装孔径由开孔器或激光加工而成。
小批量安装时，且钢板厚度小于2mm时，采用的金属板开孔器 GN 123 为可选工具。
安装孔径也可采用钻/铣方式加工，如轮廓图所示。
