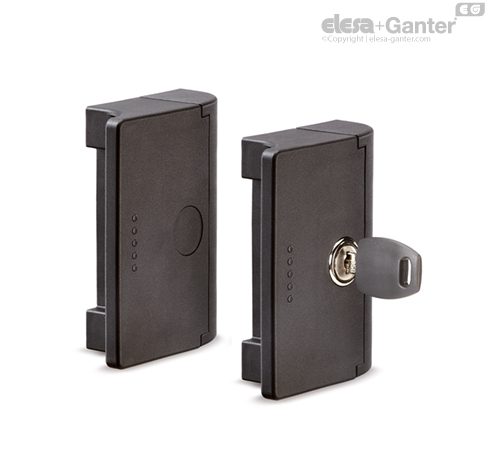

ESC

带门锁手柄

特征及应用

• ESC内置锁手柄（ELESA专利）可使门在关闭时锁定。因其位于门的外部，安装非常简便。
• 手柄的规格适于安装的型材尺寸最小为25 mm，最大为 40 mm。

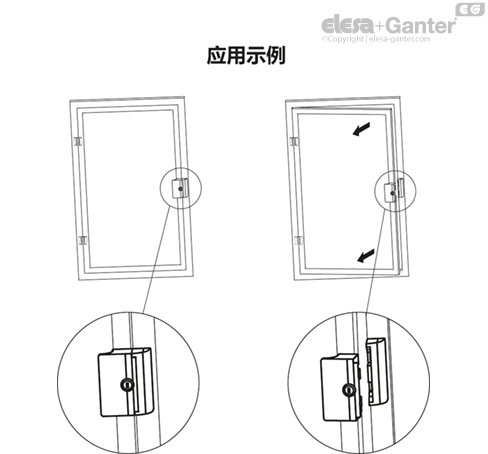

• 该手柄可在门关闭的过程中，通过内置导槽，使门回复到正确的位置，从而弥补各种原因的错位。

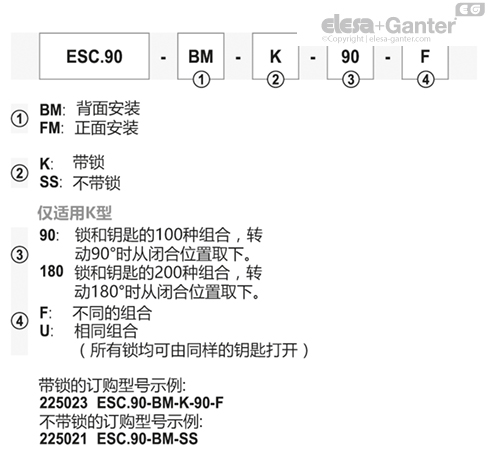

• 从背面固定的(ESC.90-BM)型或从正前方安装的(ESC.90-FM)型手柄，带有关闭时不可拆卸的盖帽，不可触及螺钉，从而具有防改装性能。
• 专项测试表明，手柄经过40000次以上的开闭循环，性能保持不变。



安装说明

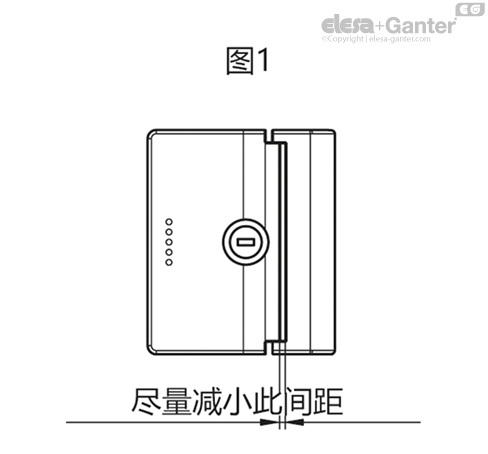

为保证正确的开启释放力（在最佳安装状态下为45 N ），建议在安装时使手柄的两个元件尽可能靠紧（图1）。

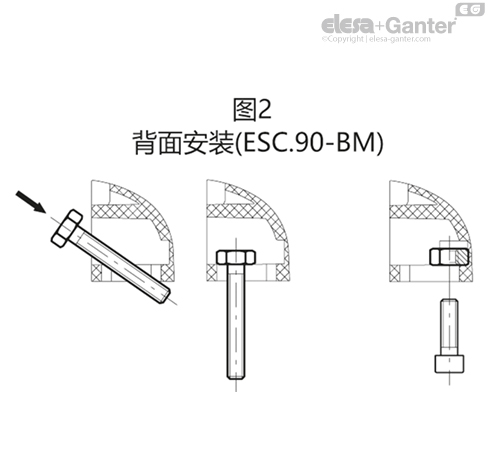

采用 DIN 933六角头螺钉或M6 六角螺母 DIN 439B背面安装：螺钉位置如图2.所示。为方便采用螺母安装，我们建议如下图所示拧紧螺母。

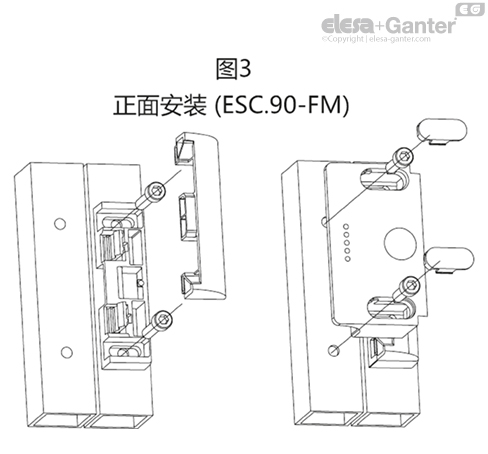

采用M6柱头螺钉从正前方安装：固定门框及门后加装适配的盖帽，以防止触及螺钉。(图3)

建议的拧紧扭矩: 5 Nm.

只有当门打开时,在门（图4）和门框（图5）上的盖帽才可以采用螺丝刀拆卸。
