78711-R,20
78710-R,10
78712-R,50
orGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
压铸锌
粉末涂层
镀锌钢板,蓝钝处理。
镀锌钢,蓝钝处理
铝材
镀锌钢,蓝钝处理
GN 119.3带U形机柜手柄的闩锁适用于同时需要锁定装置和手柄的场合。 对该闩锁进行顺时针(向右)旋转操作以将其锁住,这样凸轮锁舌即可移至门框后的锁定位置。 闩锁的拉入范围为 10 mm,因此它们也可以与密封件之类一起使用。
各种操作螺栓和定距件可使夹紧范围 A1...A9 达到 17 至 65 mm。
将机柜 U 型手柄与闩锁整合,不仅造型美观,同时也是性价比较高的解决方案。
顺时针(向右)旋转锁舌,阶梯式凸轮锁舌在门框后前移,将门拉入。
凸轮较大的拉入范围 (10 mm) ,使得此类锁能够成功地应用与带密封条的门。 当选择夹紧范围 A 时,可能需要考虑密封件的厚度。

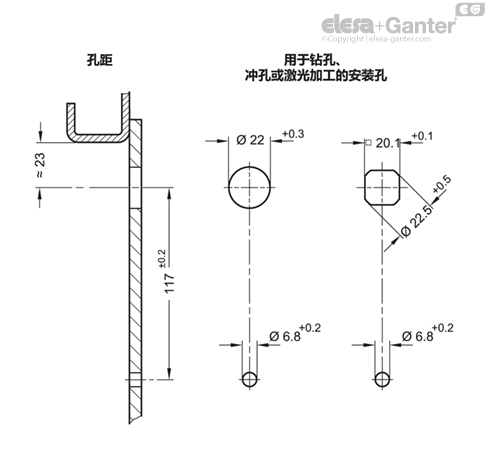

为了进行安装,必须按照两张外形尺寸图之一在门上打两个孔。 带预装操作螺栓的锁壳从正前方装入孔内,用背侧安装螺母固定到位。 然后将定距块和凸轮锁舌从背面依次推到操作螺栓上,并用六角头螺钉固定。 大批量安装时,门扇上所需的安装孔通常由钻孔、开孔或激光加工生成。
