GN 115.7-DK 带橱柜 U 型手柄的闩锁 带三角形主轴

GN 115.7带U形机柜手柄的闩锁适用于同时需要锁定装置和手柄的场合。 将该闩锁旋转操作限制为 90° 以将其锁住，这样锁舌即可移至门框后的锁定位置。 闩锁臂的斜面使得门更易闭合。

锁舌有多种弯曲角度供选择，闩距 A 的范围为 4 至 50 mm。 带有机柜 U 型手柄 GN 115.7 的闩锁供货时，配有松散包封的闩锁。

将 U 型机柜手柄与闩锁整合，不仅造型美观，同时也是性价比较高的解决方案。

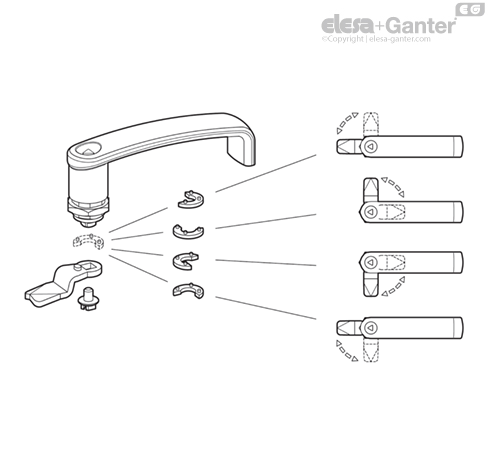

根据安装情况的不同，旋转范围 90° 的锁舌可作为插入式元件，以 4 种不同的位置安装。

这种安装方式使得带U形手柄的闩锁可在任意位置安装，无需顾忌转动和锁定方向，或考虑安装位置到门边缘的狭窄程度。 安装后可重新定义90°的旋转范围。

外形图中显示了可能的插入选项和由此产生的 90° 旋转范围。

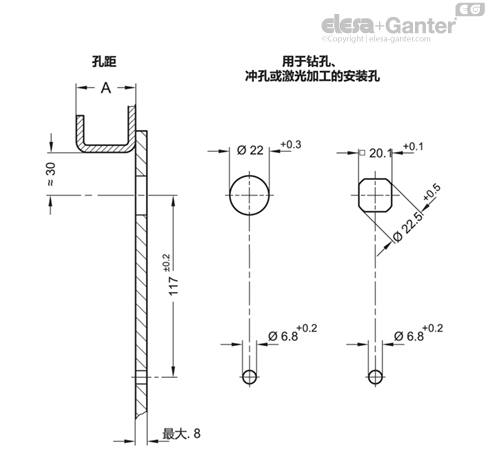

为了进行安装，门、盖或舱口根据两个外形图之一通过两个孔安装。

如果预先组装好（包括闩锁的机柜 U 型手柄），则可以将闩锁从前面插入孔中。 然后可以将安装螺母从后面推到闩锁上并用螺栓固定到位。 机柜 U 型手柄的第二端用 M6 安装螺钉（不随货提供）固定。 最后，两个元件都被拧紧。

门扇上所需的安装孔，通常通过穿孔或激光加工在批量生产中产生。
