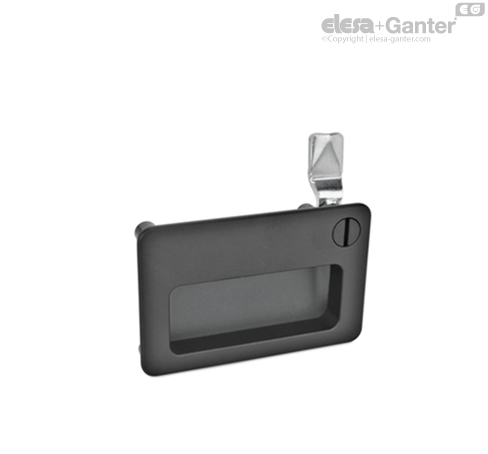

GN 115.10 带握盘的闩锁 钥匙操作，不可锁定

GN 115.10 带握盘的闩锁用于需要在闩锁装置之外增加抓握用模压凹槽的场合，例如，由于空间限制，不允许操作元件突出的场合。

单次旋转运动幅度限制为90°，例如，采用三边楔形锁芯操作的DK型, 驱动锁舌在门框后急剧变换角度，使得更易将门锁定。

可提供不同弧度的锁舌，锁定范围涵盖4至50 mm.

锁与钥匙的有200多款配对组合，钥匙上有数字标记。

供货范围包括一件单独的闩锁以及两件配套钥匙，钥匙可在锁芯起始位置拔出。

• 闩锁类型列表

• 钥匙 GN 119.2

安装前，须在门上制作安装口，如下图所示。

按照闩锁的位置，从安装口的边缘到门框，必须确保门的侧方及/或门的顶部与底部留有16.5 mm的间距，从而保证锁闩可定位在门框之后。



安装时，将前框与预先装配好的闩锁，倾斜着通过门上的闩锁安装孔，从正前方插入。

将塑料托盘从背面置于前框的钻孔桩内。

随货提供 M4x12 圆头螺钉，从后方拧紧，以楔入并将整个单元固定到位。 基于 7 mm 的最大门墙厚度，应确保螺钉的最小拧入深度。
