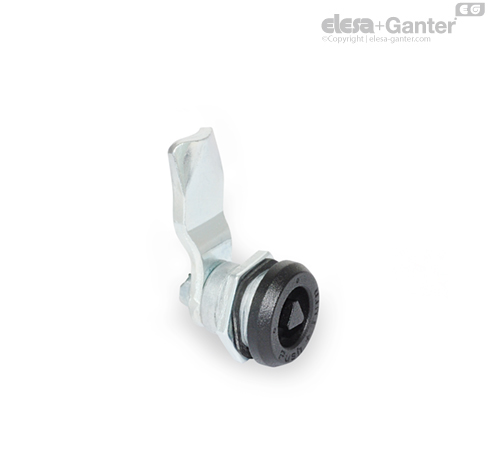

GN 115.9 带安全功能的闩锁 钥匙操作，不可锁定

GN 115.9 闩锁带有推-转安全功能。在两端的位置上，定子被门闩锁定到位。仅在按压操作元件时，，从锁定位置释放出安全销，该装置才可转动90°。该特性可保障闩锁不受自身的移动或振动的影响。

闩扣的斜切边缘使门易于关闭。闩锁所带锁舌的闩距A从4 至 32 mm。

GN 115.9 闩锁以散件形式，呈锁定状态供货。

• 闩锁类型列表

• 塑料特性

• 钥匙 GN 119.2

• 保护盖帽 GN 120

• 开门手柄 GN 120.1





图示为所需安装孔的直径。

安装时，从正前方将闩锁推入，穿过安装孔。六角螺母可从背面抵住闩锁，通过拧紧将其固定到位。

大批量安装时，门扇上的安装孔径由开孔器或激光加工而成。

小批量安装时，且钢板厚度小于2mm时，采用的金属板开孔器 GN 123 为可选工具。

安装孔径也可采用钻/铣方式加工，如轮廓图所示。
