CFMQ

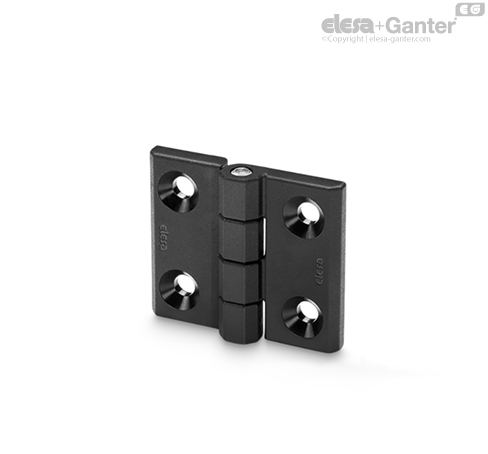

铰链

特征及应用

CFMQ型铰链可与带内置安全开关的CFSQ型铰链一起安装。

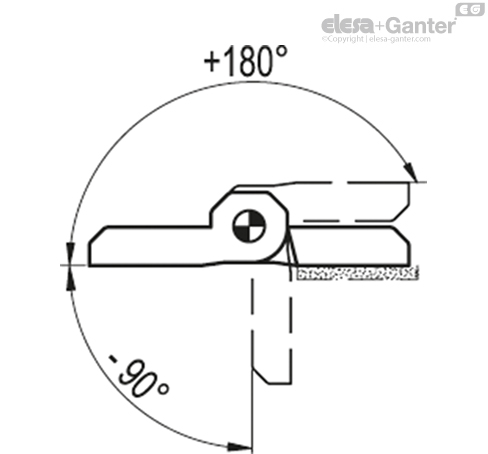

旋转角度 （近似值）

最大270°（在-90°至+180°之间，0°指两个互相连接的表面处于同一平面上的情况）。

切勿超过旋转角度限值，以免损害铰链的机械性能。

要选择使用类型适宜、数量恰当的铰链，参见 安装指引.



强度测试	轴向受力强度	径向受力强度	90° 角受力强度
说明	最大极限静态载荷 Sa [N]	最大极限静态载荷 Sr [N]	最大极限静态载荷 S90 [N]
CFMQ.60-45-SH-6	2920	3010	1310

如果超过最大静载荷，材料可能会破裂，影响铰链的性能。显然，必须根据具体应用的重要性和安全水平，对该值应用合适的系数。
