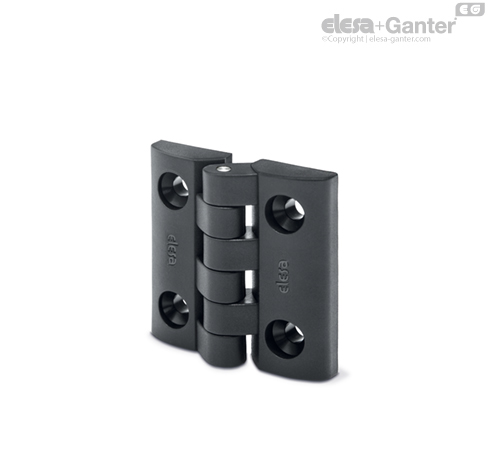

CFTX-PP 铰链 不锈钢销

旋转角度 （近似值）

最大200°，在0°至-20°以及0°至180°之间（0°=两个互相连接的表面处于同一平面上的情况）。

切勿超过旋转角度限值，以免损害铰链的机械性能。

要选择使用类型适宜、数量恰当的铰链，参见安装指引.





特征及应用

聚丙烯铰链特别适用于那些与化学试剂接触和/或用酸性或碱性洗涤剂溶液频繁洗涤的领域，例如化学、加工、制药、食品、纺织和造纸行业。

带有2级钛合金销的型号保证了最大的耐化学性，适合在高腐蚀性环境中使用，如电镀工业和海军部门。

强度测试	轴向受力强度		径向受力强度		90° 角受力强度
说明	最大工作载荷 Ea [N]	破坏载荷 Ra [N]	最大工作载荷 Er [N]	破坏载荷 Rr [N]	最大工作载荷 E90 [N]	破坏载荷 R90 [N]
CFTX.40	200	1100	200	1200	200	600
CFTX.49	300	1700	300	1400	300	900
CFTX.65	500	3000	500	2100	500	1400
