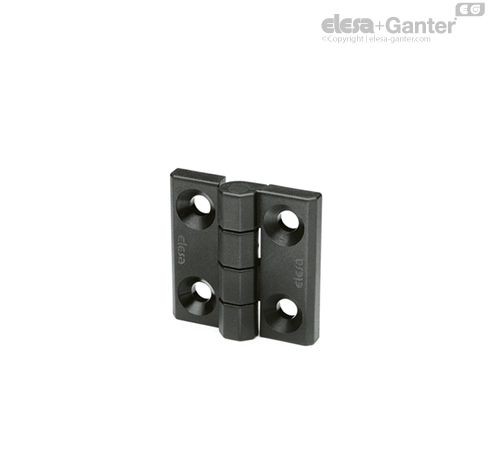

CFMX-SH 铰链 用于安装沉头螺钉的孔

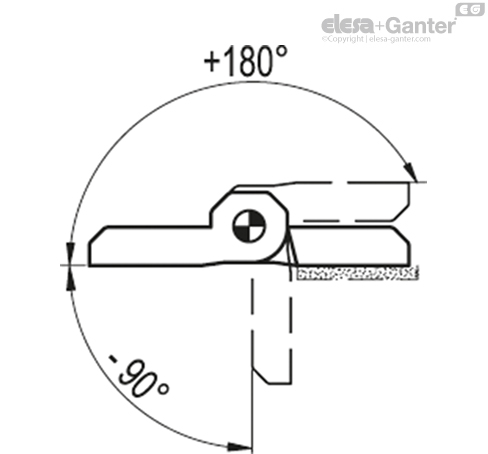

旋转角度 （近似值）

最大270°（在-90°至+180°之间，0°指两个互相连接的表面处于同一平面上的情况）。

切勿超过旋转角限值，以免误判铰链的机械性能

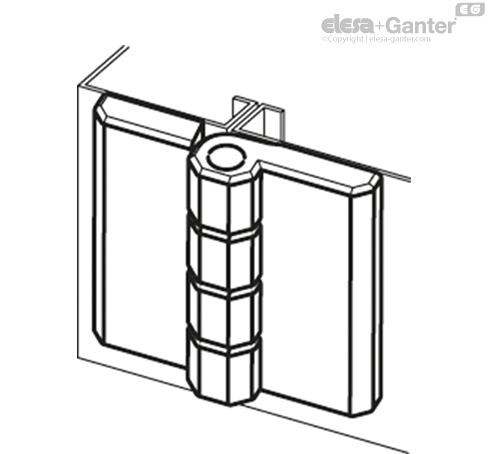

要选择使用类型适宜、数量恰当的铰链，参见 安装指引.





强度测试	轴向受力强度	径向受力强度	90° 角受力强度
说明	最大极限静态载荷 Sa [N]	最大极限静态载荷 Sr [N]	最大极限静态载荷 S90 [N]
CFMX.30 SH-4	1050	1275	750
CFMX.30 CH-4	975	1275	650
CFMX.40 SH-5	1425	1425	960
CFMX.40 CH-5	1425	1200	750
CFMX.50 SH-6	2360	2160	1550
CFMX.50 CH-6	2580	2170	1220
CFMX.60 SH-6	3000	2660	2700
CFMX.60 SH-8	3000	2660	2700
CFMX.60 CH-8	3100	2530	1950

如果超过最大静载荷，材料可能会破裂，影响铰链的性能。显然，必须根据具体应用的重要性和安全水平，对该值应用合适的系数。
